Description

Voorzien van:

• Ondersteuning voor meerdere oplaadmethoden: zonnepaneel, voedingsadapter en USB.
• Geschikt voor zonnepanelen van 6V tot 24V, kan worden aangesloten via DC-002 stopcontact of klemmenblok.
• Ingebouwde MPPT SET-instellingsschakelaar voor hogere laadefficiëntie dicht bij de ingangsspanning.
• On-board pin header en USB twee-poorts 5V voltage output interface voor gebruiksgemak.
• Ingebouwde aluminium elektrolytische condensatoren met hoge capaciteit en keramische condensatoren voor een stabielere werking.
• Onboard 14500 batterijhouder en PH2.0 batterijaansluiting voor eenvoudige toegang tot verschillende 3,7V lithiumbatterijen.
• Meerdere statusindicatoren voor het eenvoudig bekijken van de status van zonnepanelen en batterijen.
• On-board bescherming tegen overladen, overontladen, omgekeerde polariteit, overtemperatuur en overstroom, voor een veilige werking.

Parameters:

• Zonnepaneel ingangsspanning (SOLAR IN): 6V ~ 24V
• Micro USB-ingangsspanning (USB IN): 5V
• Pin header / USB-uitgang (USB OUT): 5V 1A
• Oplaadbeveiligingsspanning: 4.2V ± 1%
• Overontladingsbeschermingsspanning: 2,9V ± 1%
• Oplaadrendement zonnepanelen: ongeveer 78%
• Oplaadrendement USB: ongeveer 82%
• 3,7V batterij boost output efficiëntie: ongeveer 86%
• Maximale ruststroom: <2 mA
• Werktemperatuur: -40 °C ~ 85 °C
• Afmetingen: 65,2 mm x 56,2 mm x 22,9 mm

Pakket bestaat uit:

• 1 x voedingskaart

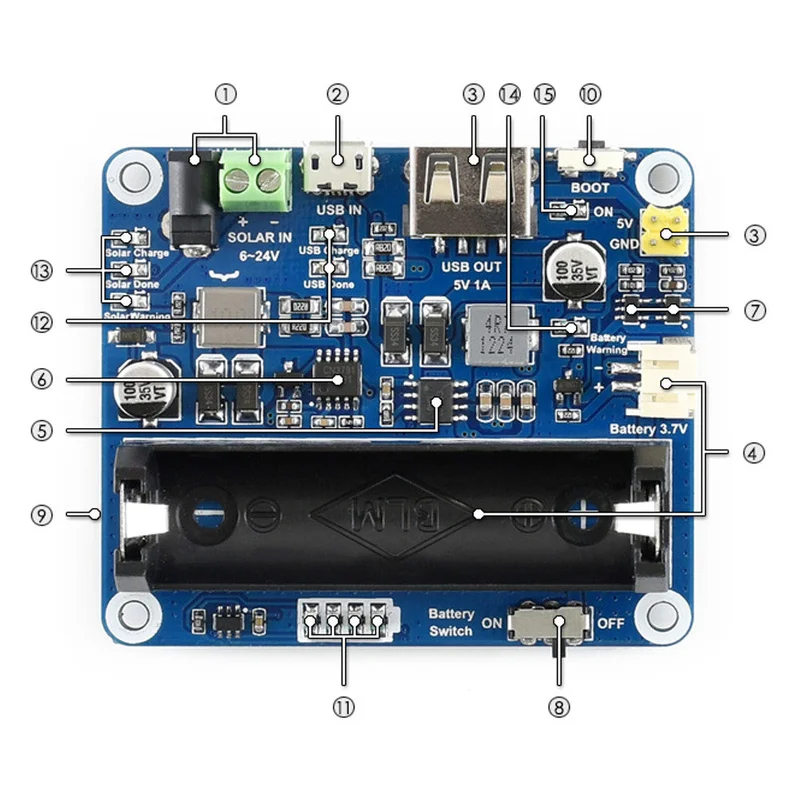

Interface introductie:

• Oplaadinterface voor zonne-energie: kan worden aangesloten op het zonnepaneel via DC-002 stroombron of klemmenblok.
• USB oplaadinterface: opladen via een Micro USB-poort met een voedingsadapter van 5V.
• 5V, 1A stroomuitgangsinterface: stabiele 5W1A-voeding voor externe uitvoer via USB-poort of 2,54 mm aansluiting.
• Batterijinterface: 3,7V lithiumbatterij kan worden aangesloten via PH2.0 of 14500 batterijhouder.

Apparaat beschrijving:

• CS8501: USB-stroombeheerchip voor opladen via USB en het stimuleren van 5V / 1A-uitvoer.
• CN3791: Zonnebeheerschip voor opladen van zonnepanelen en step-down input.
• Lithiumbatterijbeschermingschip: bescherming tegen overladen en ontladen van lithiumbatterijen.
• Batterijschakelaar.
• MPPTSET-instelschakelaar: ondersteunt 6V / 9V / 12V / 18V / 24V versnelling, voor efficiënter opladen.
• BOOT-knop.
• Indicator voor batterijniveau.
• USB-oplaadindicator: licht op tijdens het opladen via USB.
• Statuslampje zonnepaneel: licht op bij opladen via zonnepanelen.
• Batterijwaarschuwingslicht: licht op wanneer de batterij is omgekeerd.
• Statuslampje uitgangsvermogen: 5W1A-uitgang.
