Yun Hoed met temperatuur- en vochtigheidssensor en RGB LED’s-Kwaliteitsgarantie

Description

Beschrijving:

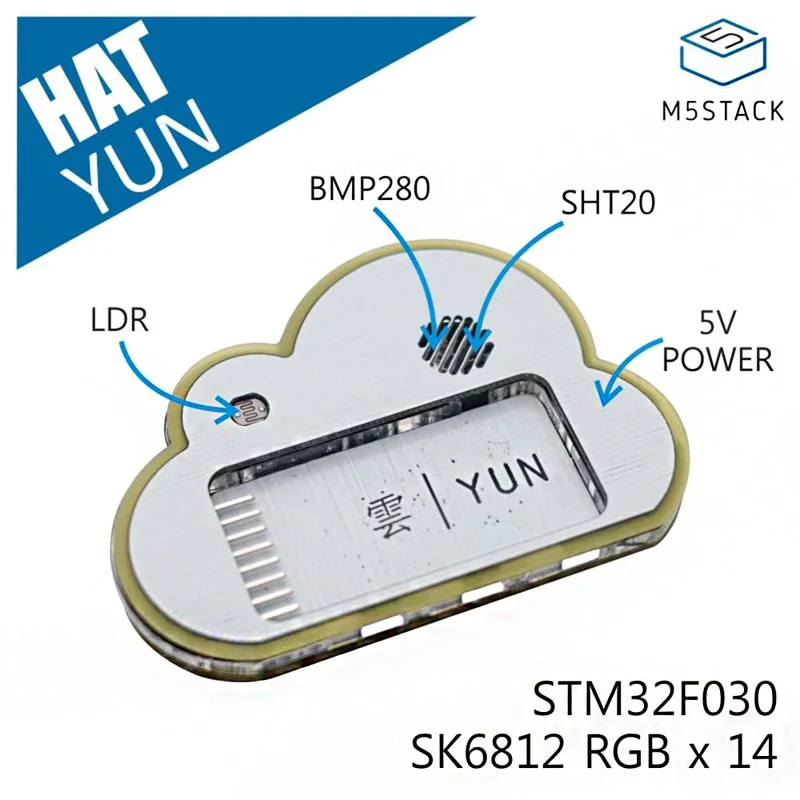

Yun Hoedis een multifunctionele meetbasis voor omgevingsinformatie. Het is uitgerust met een ingebouwde temperatuur- en vochtigheidssensor (SHT20), luchtdruksensor (BMP280) en een fotoresistor. Daarnaast bevat het 14 RGB-LED’s. Het bord is gebouwd met een embedded microprocessor (STM32F030F4), wat zorgt voor een efficiënte programmatuur.
De Yun Hoed heeft een aantrekkelijk ontwerp en kan dienen als decoratie in uw ruimte. Het is compatibel met de M5StickC en kan eenvoudig worden aangesloten. De structuur is ontworpen met drie lagen, waarbij de bovenste en onderste PCB-platen respectievelijk de vaste structuur en het hoofdcircuit vormen, wat bijdraagt aan een lange levensduur van het circuit.
Het bord biedt ook een onafhankelijke externe voedingsinterface. De middelste laag is gemaakt van lichtgeleidend acryl, dat zorgt voor een gelijkmatige lichtverdeling en vermindert verstrooiing.
Er zijn 4 mm magneetmontageposities beschikbaar, zodat gebruikers het bord eenvoudig kunnen bevestigen of ophangen.

Producteigenschappen:

• Compatibel met M5StickC
• Ingebouwde microprocessor: STM32F030F4
• Temperatuur- en vochtigheidssensor: SHT20
• Luchtdruksensor: BMP280
• Fotoresistor
• 14 x SK6812 4020 RGB LED
• Drielaags structuurontwerp:
  • 1 x haakgat
  • 2 x 6 * 4 mm magneetmontagepositie
  • 1 x gepolijst acryl profieloppervlak
• Ontwikkelingsplatform: UIFlow (Blockly, Python)

Pakket inbegrepen:

• 1x Yun Hoed
• 2x Dupont kabels

Toepassing:

• Verzameling van milieu-informatie
• Slimme huisdecoratie
• Koelkastmagneet

Schematisch:

Links:

• Datasheets:

  • SHT20
  • BMP280

EasyLoader

1. EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen aan de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd. (Momenteel is EasyLoader alleen beschikbaar voor Windows OS)
2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, verbind het M5-apparaat met de computer via de datakabel, selecteer de poortparameters en klik op”Brandwond”om te beginnen met branden. (Stel voor M5StickC-branden de baudrate in op 750000 of 115200)

Voorbeeld:

• Voorbeeldcode:

Pin Kaart:

M5StickC	GND	5V OUT	GPIO26	GPIO0	GPIO36	KNUPPEL	3V3	5V IN
Yun Hoed	GND	+ 5V	SCL	SDA		KNUPPEL	+ 3.3V	+ 5V IN
