Weegschaal set met hoge precisie elektronische weegschaal-Kwaliteitsgarantie

Description

Beschrijving:

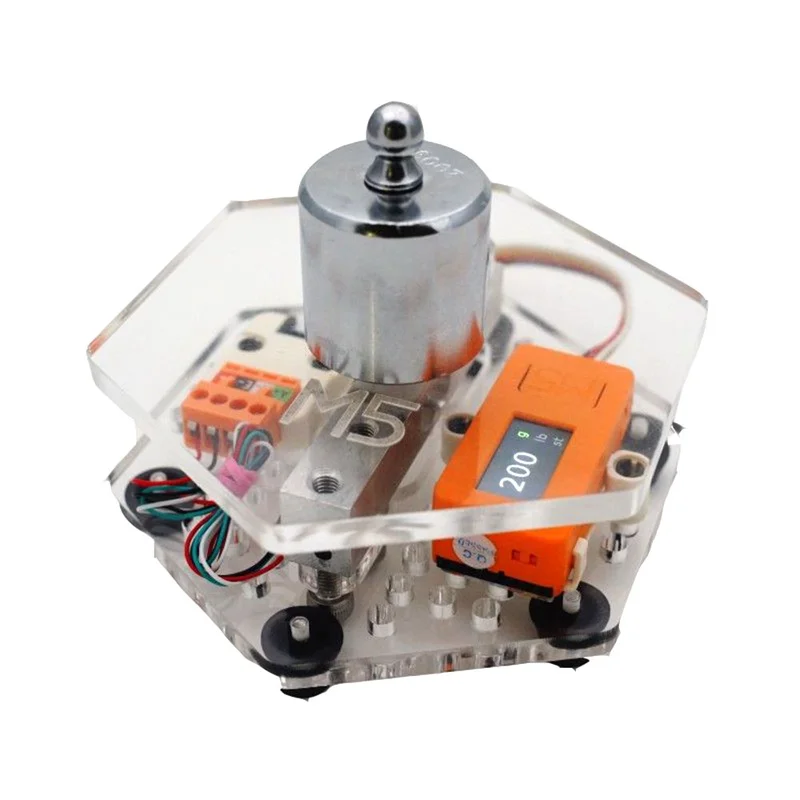

M5SCALE bouwpakketis een doe-het-zelf-pakket dat een digitale weegschaal implementeert, ideaal voor ontwikkelingsdoeleinden.

De structuur is gemaakt van acrylmateriaal, met een hoofdcontroller en een WEIGH-eenheid.

Een vrijdragende bundelsensor detecteert de vervorming op basis van het gewicht van het object.

Deze vervorming wordt omgezet in een spanningssignaal dat door de M5StickC wordt gelezen.

De set bevat ook enkele kleine componenten, zodat je de vrijheid hebt om het geheel te assembleren en opnieuw te programmeren.

De software is open source en kan geprogrammeerd worden met UIflow.

Met de le go-gaten op het onderste bord kun je extra M5-sensoren toevoegen voor uitbreidingsmogelijkheden. De M5StickC heeft wifi, waardoor je indrukwekkende projecten kunt bouwen.

Producteigenschappen:

• Dimensie:
  • Afmetingen: 100 mm x 100 mm x 43 mm
  • Draagarmsensor: 80 mm x 12,7 mm x 12,7 mm
• DIY digitale weegschaal
• M5StickC + Gewicht
• Meetbereik: 10 kg (in standaardcode)
• Open broncode
• Le go-holes
• Acryl materiaal
• Technische parameters van de laadcel:
  • Bereik: 20 kg
  • Uitgangsgevoeligheid: 1,0 ± 0,1 mV / V
  • Looddraad: stroomlijn (rood), signaalpositief (wit), signaalnegatief (groen), aardedraad (zwart)

Pakketinhoud:

• 1x M5SCALE bouwpakket
• 1x gebruikershandleiding

Toepassing:

• Hoge precisie elektronische weegschaal
• Weegmachine met klein bereik

Links:

• M5StickC Productpagina
• Weight Unit Productpagina

EasyLoader:

1. EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen aan de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd.

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, verbind het M5-apparaat via de datakabel met de computer, selecteer de poortparameters en klik op “Brandwond” om te beginnen met branden. (Stel voor M5StickC-branden de baudrate in op 750000 of 115200)

3. EasyLoader is momenteel alleen geschikt voor Windows-besturingssystemen, compatibel met het systeem M5 dat ESP32 als controlekern gebruikt. Voordat je M5Core installeert, moet je het CP210X-stuurprogramma installeren.

Code:

1. Voor IDE

Klik om de volledige code te krijgenhier.

Video:

Bekijk de video
