Beschrijving:
De ISDS205 is een dual-channel digitale oscilloscoop, ontworpen met de doelstellingen van “lage kosten, hoge prestaties”. Deze oscilloscoop heeft een bandbreedte van 20 MHz en een sampling rate van 48 MS/s. Hij ondersteunt twee kanalen met alternerende XT en XY weergave, en fungeert ook als spectrum analyser en data recorder.
| Digitale Oscilloscoop | |
| Kanalen | 2 |
| Impedantie | 1 MΩ 25 pF |
| Koppelen | AC / DC |
| Verticale resolutie | 8 Bit |
| Gain bereik | -6V ~ 6V (sonde X1) -60V ~ 60V (sonde X10) |
| Verticale nauwkeurigheid | ± 3% |
| Timebase bereik | 1 ns – 20 s |
| Ingangsbescherming | Diode, 50 Vpk |
| Automatische instelling | Ja (10 Hz tot 20 MHz) |
| Trigger Mode | Auto, Normaal en Signaal |
| Trigger Type | Geen, Stijgende rand, Vallende rand, Stijgende of Vallende rand |
| Aanzet niveau | Ja |
| Trigger Source | CH1, CH2 |
| Buffer grootte | 1 MB/CH |
| Bandbreedte | 20 MHz |
| Max sample | 48 MS/s |
| Verticale modus | CH1, CH2, ADD, SUB, MUL |
| Weergavemodus | X, YT & XY |
| Afmetingen | Ja |
| Golf opslaan | Osc (Privé), Excel en BMP |
Spectrumanalysatoren
| Spectrumanalysatoren | |
| Kanalen | 2 |
| Bandbreedte | 20 MHz |
| Algoritme | FFT (18 vensters), correlatie |
| FFT punten | 8 – 1048576 / CHN |
| FFT maatregel | Harmonische (1-7), SNR, SINAD, ENOB, THD, SFDR |
| Filterverwerking | FIR filter ondersteunt een willekeurig bereik van frequentie bemonsteringsmethoden, en verschillende vensterontwerpen zoals Rechthoek, Bartlett, Driehoekig, Cosinus, Hanning, Hamming, Blackman, enz. |
Opmerking: Als u niet tevreden bent met de metingen, kan de kalibratie van de oscilloscoop handmatig worden aangepast volgens de instructies van de specifieke referentie-oscilloscoop.
| Data Recorder | |
| Kanaal | 2 |
| Impedantie | 1 MΩ 25 pF |
| Koppelen | AC / DC |
| Verticale resolutie | 8 Bit |
| Gain bereik | -6V ~ 6V (sonde X1) -60V ~ 60V (sonde X10) |
| Monster | 1 kanaal: 1K ~ 24M Hz 2 kanalen: 1K ~ 16M Hz |
| Sla bestand op | Maximaal 4G, opnametijd afhankelijk van de bemonsteringssnelheid |
Opmerking: De specifieke snelheidsrecorder is afhankelijk van de computerverwerkingssnelheid. Bij hoge bemonsteringssnelheden kan de situatie breken.
| Logische Analyzer(205C / 205X) | |
| Kanaal | 16 |
| Monster | 8 kanaal: 250K-24M Hz; 16 kanaal: 250K-16M Hz |
| Voorbeeldpunten | 1M-2GB |
| Saleae Logic Logic Analyzer(205C / 205X) | |
| Kanaal | 8 |
| Monster | 25K-24M Hz |
| Protocol Analyzer | Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S / PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI / O, Eenvoudige Parallelle, MDIO, USB1.1, PS / 2 Toetsenbord / Muis |
| Voorbeeldpunten | 1MB-10TB |
| DDS (205B / 205X) | |
| Golf | Sine, Square (Duty Cycle Variabel), Driehoek, Zaagtand, Onderzaagtoestel |
| Amplitude | ≥9Vp-p (geen belasting) |
| Impedantie | 200Ω ± 10% |
| Compenseren | ± 2.5V |
| Frequentiebereik | 1Hz-20MHz (Sin), 1Hz-2MHz (andere) |
| Frequentie resolutie | 1Hz |
| Frequentiebestendigheid | ± 1 x 10-3 |
| Frequentie precisie | ± 5 x 10-3 |
| Driehoekige golf lineariteit | ≥98% (1Hz-10kHz) |
| Sine golf vervorming | ≤0,8% (1kHz) |
| Vierkante golf stijgende / vallende tijd | ≤100ns |
| Vierkante golf duty cycle | 1% – 99% |
| VEGEN | |
| Sweep bereik | Fs Fe |
| Sweep tijdbereik | 0.1 – 10 s |
| Amplitude | 0.5Vp-p – 10Vp-p |
Pakket inbegrepen:

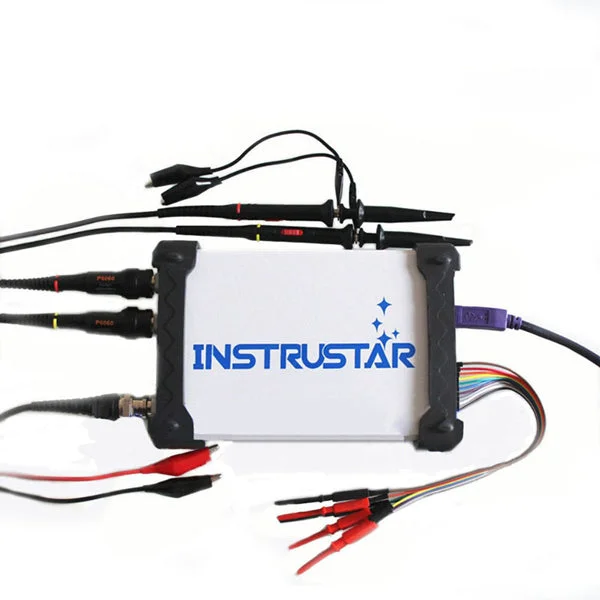

- 1 x ISDS205X 5 in 1 oscilloscoop
- 1 x USB-kabel
- 1 x BNC Clip Probe
- 1 x Para Oscilloscoop Probe
- 1 x Logische kabel set
- 1 x CD
