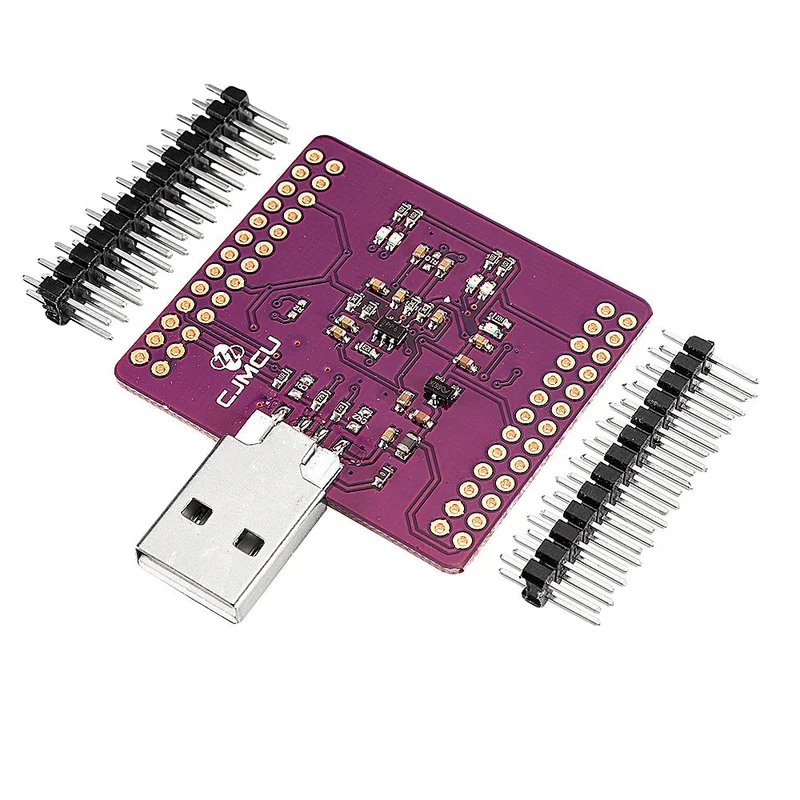

USB naar UART/FIFO/SPI/I2C/JTAG/RS232 converter module met externe geheugen en dubbele kanalen-Kwaliteitsgarantie

Description

Kenmerken:

• USB voedingsspanning: DC5V, compatibel met USB 2.0 full speed.
• Ingebouwde 3.3V / 1.8V LD0 spanningsregelaar.
• Uitgebreid temperatuurbereik: -40 °C tot 85 °C.
• 20-pins SSOP en QFN behuizingen (RoHS-conform).
• Compatibel met UHGI / 0HGI / EHCI hostcontroller.
• Geïntegreerde power-on-reset circuit.
• Gegevensoverdrachtsnelheid van 1 megabyte per seconde.
• Elke chip heeft een voorgeprogrammeerd uniek USB-serienummer.
• Ondersteunt busgevoede, zelfgevoede en hoogvermogen busgevoede USB-configuraties.
• Ingebouwde +3.3V niveau-omzetter voor USB I/O.
• Waarachtige 3.3V CMOS driveruitgang en TTL-ingang (werkspanning kan tot 1.8V dalen via externe pull-up weerstand).
• I/O spanningsniveaus variëren van 1.8V tot 3.3V (met een doorlaatspanning tot 5V). De stuurstroom van de I/O pin kan worden geconfigureerd.
• Het volledige USB-protocol wordt op deze chip verwerkt en vereist geen USB-specifieke firmwareprogrammering.
• FT1248 seriële parallelle interface, gebruikmakend van 1, 2, 4 of 8-bits horizontaal, vergelijkbaar met de SPI slave 1-bits modus.
• Geïntegreerd 2048-byte meervoudig programmeerbaar (MTP) geheugen voor opslagapparaatbeschrijving en CBUS I/O-configuratie.
• Geïntegreerde klokgenerator elimineert de noodzaak voor een externe kristal en heeft een klokuitgangsoptie voor naadloze aansluiting op een externe MCU of FPGA.
• 512-byte ontvangbuffer en 512-byte verzendbuffer, gebruikmakend van buffertechnologie voor hoge gegevensdoorvoer.
• Detectie van batterijoplader. Het mobiele apparaat kan hiermee de aanwezigheid van een oplader op de USB-poort detecteren voor hogere stroom/snellere oplading van de batterij.
• Laag werkstroomverbruik van 8 mA (typ) en USB-suspensie stroom van 125 μA (typ). Laag USB-bandbreedteverbruik.
• FTDI’s Virtual COM Port (VCP) en Direct (D2XX) stuurprogramma’s zijn in de meeste gevallen vrijgesteld van USB-stuurprogramma-ontwikkelingsvereisten.

Typische toepassingen:

• Enkele chip USB naar dubbele kanaal UART (RS232, RS422 of RS485).
• MCU USB naar dubbele kanaal FIFO.
• MCU USB naar dubbele kanaal JTAG.
• MCU USB naar dubbele kanaal SPI.
• MCU USB naar dubbele kanaal I2C.
• MCU USB naar dubbele kanaal.
• Dubbele combinatie van enkele chip USB naar bovenstaande interfaces.
• Enkele chip USB naar dubbele kanaal interface.
• Inactieve seriële optische interface.
• De doelinterface (zoals geheugen) van de MCU USB naar de CPU is onafhankelijk van de twee machines.

Inhoud van de verpakking:

• 1 x Converter
