Ultrastille 256 hoge onderverdeling stepper motor stuurprogramma met heatsink voor 3D-printer-Kwaliteitsgarantie

Description

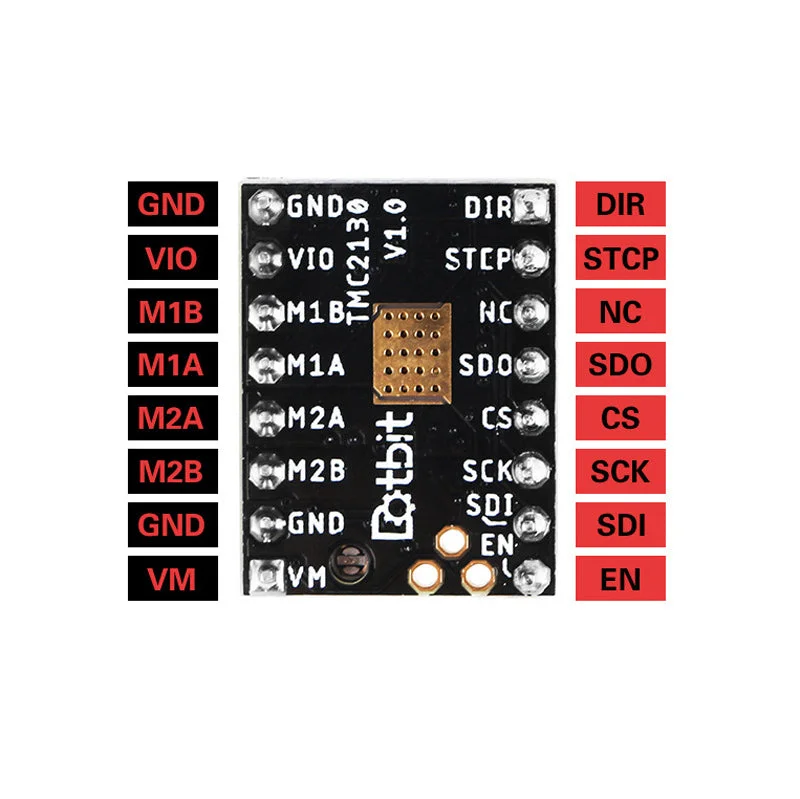

Kenmerken:1. 1.2A tweetraps stappenmotor monofasestroom (piek 2.5A); instelbare bedrijfsstroom van de motor;2. Ondersteuning van twee besturingsmethoden: Step / DIR-interface en SPI-interfacesturing;3. Motor ingangsspanningsbereik: 4.75 ~ 46V;4. Ingangsspanning van de logische interface: 3 ~ 5V;5. 256 onderverdeling;6. Maximale efficiëntie en optimale werking van het motorkoppel zonder ruis;7. Zeer nauwkeurige sensorloze motorbelastingdetectie;8. Verlaag het energieverbruik met 75%;9. Hoog belastingsaandrijving zonder uittrede;Specificaties:- Model: TMC2130;- Interface: Step / Dir of SPI;- Configuratie: CFG-pinnen of SPI;- Native Microsteps: maximaal 1/256;- Microsteps: 1/256;- Logische spanning VIO: 3-5V;- Motorvoltage VM: 5.5-46V;- Motorfase-stroom: 1,2 A RMS, 2,5 A piek;- RDSon: >= 0,5 Ohm;
Pakket inbegrepen:
1 x TMC 2130 V1.0 stappenmotoraandrijving;
Drive huidige algoritme en regelgeving:1. Vref meet de spanning van Gnd en het middelste uiteinde van de potentiometer;2. Sluit de motor niet aan tijdens het meten van de spanning, anders kan de driver beschadigd raken;3. Schakel de stroom in bij het meten van de spanning. Sluit alleen USB-voeding aan;
Notitie:Besteed speciale aandacht aan de richting, plaats hem niet verkeerd;Gebruiksaanwijzing:1. Bewaar bij gebruik op het bedieningspaneel van de printer de 3 jumpersdoppen onder de houder;2. Vanwege de kenmerken van de chip, zorg voor een goede warmteafvoer! De warmteafleider is rechtstreeks aan de PCB bevestigd. Let op de richting van het koellichaam om kortsluiting te voorkomen;3. De richting van de motor is precies het tegenovergestelde van A4988 en DRV8825. Als u de A4988 rechtstreeks wilt vervangen, pas dan de firmware of de motoraansluiting aan;
