Description
Specificatie:

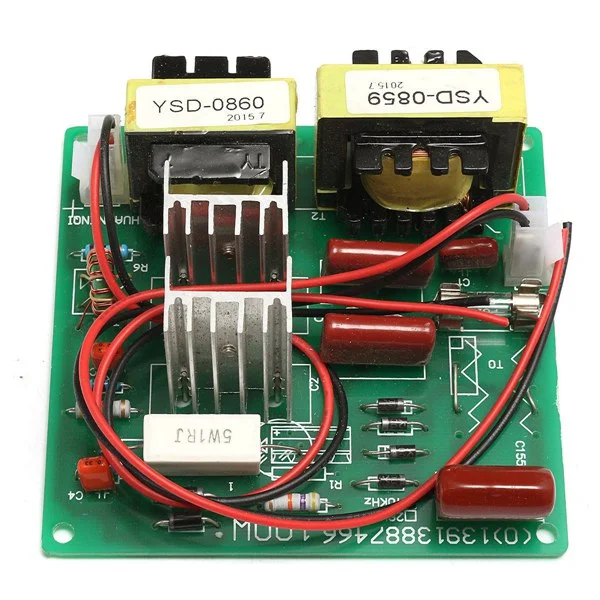

- Model: 478824
- Voeding bord: 220V 100W
- Transducer: 50W 40kHz
- Geschikt voor: Lage kracht ultrasone reinigingsmachines, huishoudelijke schoonmaakmachines, ultrasone generatoren voor ingebouwde machines.
Voorzieningen:
- De ultrasone generator kan de ultrasone kracht van het systeem aanpassen.
- Real-time aanpassing van verschillende parameters zoals kracht, amplitude en looptijd op basis van gebruikersbehoeften.
- Vermogenbuis: krachtbuis.
- PCB: dubbelzijdig.
- Stabiele prestaties.
- Grote radiator voor snelle koeling.
Bedrading instructies voor het koordbord en trillingshoofd (keramische transducer):
- Dit bord mag niet worden geladen.
- Er mag geen reinigingsvloeistof worden geactiveerd.
- De eerste twee aansluitingen van de transducer zijn positief, de bovenste en onderste metalen kolom zijn negatief; deze mogen niet omgekeerd worden aangesloten.
- De transducer film op het keramische vel heeft een zilveren laag voor de negatieve kant; de andere kant heeft een grote zilveren laag (positief) en een kleinere zilveren laag (negatief). Bij het lassen moet de lasdraad aan de zijkant worden aangesloten op de twee zilveren lagen.
- De grotere kant van de trillingskop (met schroefgaten) kan aan de bodem van de wasbak worden bevestigd; zorg ervoor dat deze goed geaard is.
- Gebruik stevige keramische lijm om de trillingskop aan de bodem van de wasbak te bevestigen.
- Verbind de twee trillingskoppen met de terminals op de printplaat; een bord kan tot twee trillingskoppen ondersteunen, maar ook met een omvormerkop.
- Let op de juiste aansluiting van positieve en negatieve output in combinatie met de oscillator om fouten te voorkomen.
- Vergeet niet om de wasbak goed te aarden en de stroombeveiligingsschakelaar te gebruiken voor veiligheid.
Pakket bevat:
- 1 x Voeding Driver
- 2 x Transducer
