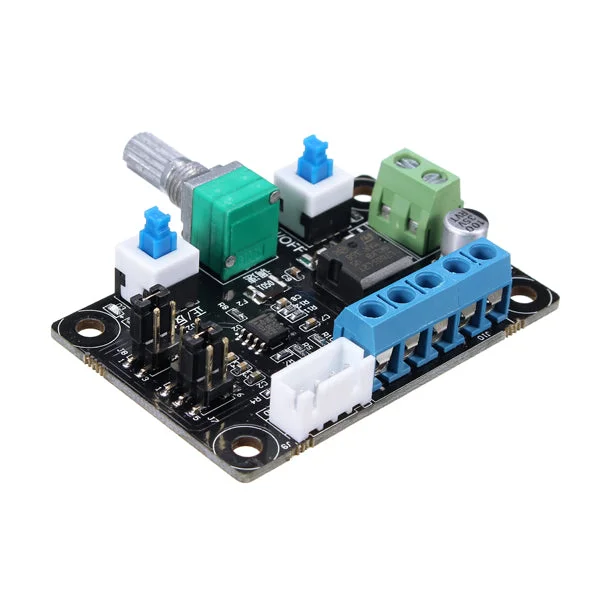

Stepper motor aansturing controller met puls PWM snelheidsregeling voor 3D-printer-Kwaliteitsgarantie

Description

Product Introductie:

1. Deze module is een pulsgenererende module die als signaal voor stepper drivers dient. Om de stepper motor te bedienen, moet deze worden uitgerust met een bestuurder.

2. Een eenvoudige combinatie van controller, stepper driver, stepper motor en DC voeding vormt een basis bedieningsplatform.

3. De controller biedt drie soorten frequentiesignalen: 5.4k-160kHz, 540-16.6kHz en 80-2.4kHz, die kunnen worden geselecteerd door de jumper te wijzigen.

4. Ondersteunt het genereren van een puls- en PWM-signaal, met de mogelijkheid om de jumper te kiezen.

5. Frequentiemeting: de twee poorten PUL en gemeenschappelijke kathode (of gemeenschappelijke anode) kunnen worden gemeten.

Verschillende stepper motor bestuurders hebben andere poortconfiguraties, maar dezelfde functionaliteit:

• EN = ENA = Activeren
• PUL = PULS = CLK Puls
• DIR = CW = CWW richting

Algemene anodeverbinding (verbinden met B):

• EN + PUL + DIR + alle verbindingen aan de gemeenschappelijke anodepoort
• EN – verbind met EN
• PUL – verbind met CLK
• DIR – verbind met DIR

Algemene kathodeverbinding (verbinden met B):

• EN – PUL – DIR – alle verbindingen aan de gemeenschappelijke kathodepoort
• EN + verbind met EN
• PUL + verbind met CLK
• DIR + verbind met DIR

Pakket bestaat uit:

• 1 x Stepper Motor Aansturing Controller
