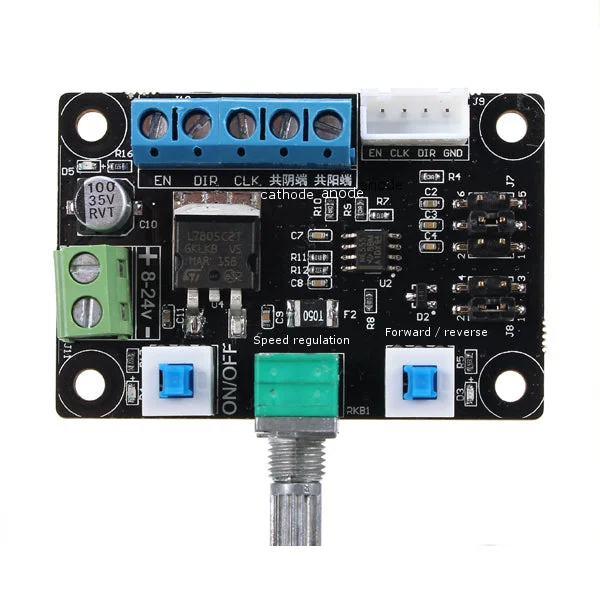

Stappenmotor rijregelaar met puls PWM snelheidsomkeerregeling voor 3D-printer-Kwaliteitsgarantie

Description

Product Introductie:

1. Deze module is een pulsgenererende module die als signaal voor stappenmotoren dient. Om de stappenmotor te besturen, moet deze zijn uitgerust met een bestuurder.

2. Eenvoudige combinatie van controller + stappenmotor + gelijkstroom voor een gebruiksvriendelijk bedieningsplatform.

3. De controller biedt 3 soorten frequentiesignalen, waaronder 5.4k-160kHz, 540-16.6kHz en 80-2.4kHz, die geselecteerd kunnen worden door steek over te slaan.

4. Ondersteunt het genereren van een puls en PWM-signaal, met de mogelijkheid om steekkeuze over te slaan.

5. Frequentiemeting: de twee poorten PUL en gemeenschappelijke kathode (of gemeenschappelijke anode) kunnen worden gemeten.

Verschillende stappenmotor driver poorttekens, maar dezelfde functie:

• EN = ENA = inschakelen
• PUL = PULS = CLK Puls
• DIR = CW = CWW-richting

Gemeenschappelijke anodeverbinding (verbinden met B):

• EN, PUL en DIR zijn allemaal gekoppeld aan een gemeenschappelijke anodepoort
• NL- verbinden met EN
• PUL- verbinden met CLK
• DIR- verbinden met DIR

Gemeenschappelijke kathodeverbinding (verbinden met B):

• EN, PUL en DIR zijn allemaal verbonden met de gemeenschappelijke kathodepoort
• EN + verbinden met EN
• PUL + verbinden met CLK
• DIR + verbinden met DIR

Pakket bestaat uit:

• 1 x stappenmotorbesturing
