Omschrijving:

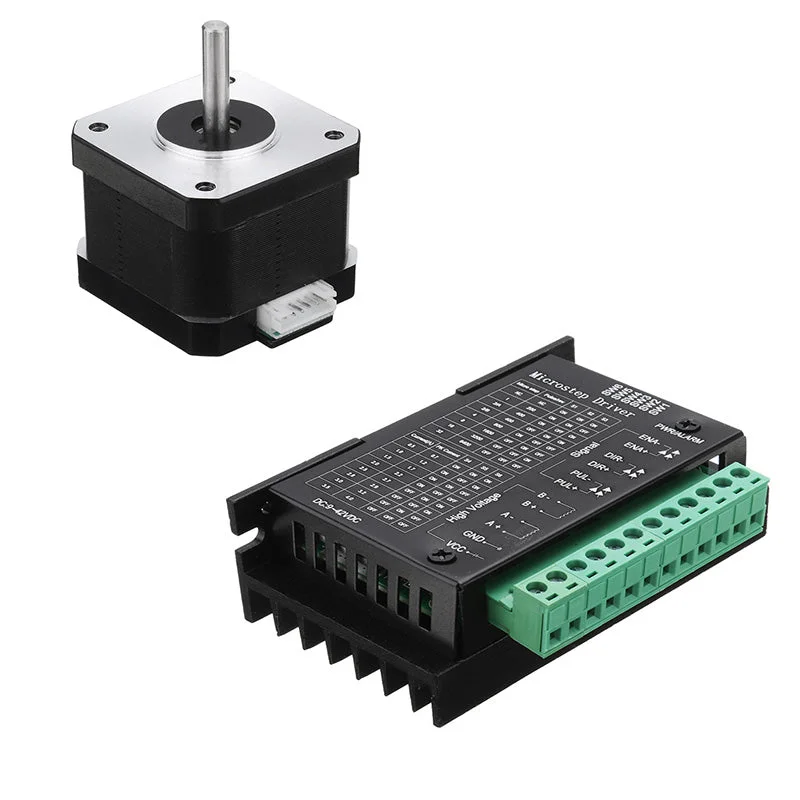

Deze stappenmotor driver en Nema 17 stappenmotor zijn ideaal voor gebruik in CNC-graveermachines.
Specificaties:Stappenmotor driverModel: TB6600Afmetingen: 96 x 56 x 35 mmCompatibel met motoren: Nema 17/23/34 (42/57/86 stappenmotor)Stuursignaal: 3.3V-24VOnderverdelingsnauwkeurigheid: 1-32Uitgangsstroom: 4AVoltage: DC 9-24VNema 17 stappenmotor
| Model | 17HS4401-S |
| Type | Hybride |
| Fase | 2 |
| Stap hoek | 1.8 ° |
| Motor grootte | 42 x 40 mm |
| Schacht | D-as 22 x Ф5 mm |
| Uitgangsconnector | 4-polige stekkerlijn |
| Motorbedrading | Dupontlijn (1M) |
| Aandrijvingstype | Tweefasige stapaandrijving |
| Toepassingen | 3D-printers, beeldschermapparatuur, medische machines, textielmachines, verpakkingsmachines, toneelverlichting, lasergravure, automatisering, niet-standaarduitrusting, plaatsingsmachines, enz. |
Elektrische specificaties:
| Modelnr. | Stap hoek | Motor lengte | Beoordeeld huidig | Weerstand fase | Inductie fase | Houdkoppel | Klink torque | Inertie van rotor | Lood |
| 17HS4401-S | 1.8 | 40 | 1.7 | 1.5 | 2.8 | 40 | 2.2 | 54 | 4 |
Algemene specificaties:
| Precisies hoekstap | ± 5% (volledige stap, geen lading) |
| Weerstand nauwkeurigheid | ± 10% |
| Precisies inductie | ± 20% |
| Temperatuurstijging | Max 80 °C (nominale stroom, 2 fase ingeschakeld) |
| Omgevingstemperatuur | (-20 °C) – (+50 °C) |
| Isolatie weerstand | Min 100 MΩ, 500 VDC |
| Isolatiekracht | 500 VAC voor een minuut |
Kenmerken:
- DC 9-42V voeding, DC 12-24V voeding is het beste.
- Regelaringangssignaal spanning 3,3-24V algemeen.
- Subdivisie precisie 1-32 subdivisie optioneel.
- Uitgangsstroom 4.0A.
- Bipolaire constante stroomaandrijfbrug.
- Optocoupler isolatie-ingangssignaal met hoge snelheid.
- Ingebouwde temperatuurbeveiliging en overmatige stroombeveiliging.
- Automatische vermindering van de stromen om oververhitting te voorkomen.
- Optimalisatie van motorgeluid.
- Klein volume, ruimtebesparend.
- Goede versnellingsprestaties.
Pakket inbegrepen:
- 1 x TB6600 stappenmotor driver
- 1 x 17HS4401-S stappenmotor
Meer details:
