Description
Specificaties:

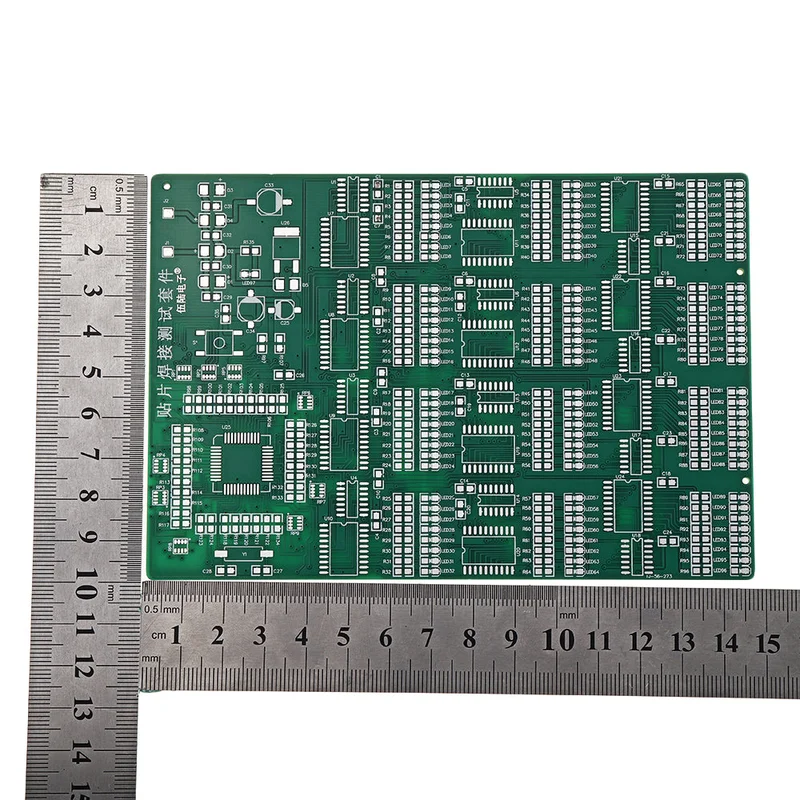

| Productnaam: | SMD-soldeertestkit |
| PCB-materiaal: | FR-4 PCB-blad |
| PCB maat: | 146 x 100 mm |
| Board kleur: | Wit op groene achtergrond |
| Productgewicht: | 62 g |
| Stroomvoorziening: | DC 5V |
| Geschikt voor: | Junior soldeerpleister |
| Onderdeel beschrijving: | Gebruik gewone chipcomponenten |
Principebeschrijving:
1. Jl en J2 zijn de voedingsingangsklemmen van de gehele patchkaart. Aangesloten op AC 6V kan normaal functioneren. Tijdens normaal gebruik kunnen alle LED-lampjes van deze set normaal werken. In het begin knippert elke groep LED’s, en uiteindelijk gaan alle LED’s branden en knipperen opnieuw. Controleer of de LED werkt en goed is gesoldeerd. Als een LED niet knippert, kan dit wijzen op een probleem met het solderen.
2. De AC 9V-voeding wordt gelijkgericht door D1-D4-diodes en gaat vervolgens via elke filtercondensator naar pin 1 van de spanningsregelaarchip 78M05. De uitgang van DC 5V wordt geleverd aan het hele testcircuit via pin 3.
3. Dit testcircuit wordt bestuurd door een microcomputer met één chip om het werk van 8 groepen van 8-bits LED-lampen te regelen. Elke groep is samengesteld uit een 74HC573 en 74HC164, en kan in totaal 12 groepen aansteken. Tijdens normaal gebruik zijn alle LED-lampjes verlicht en kunnen ze knipperen.
Pakket bevat:
1 x DIY KIT
