SIM800C ontwikkeling board GSM GPRS module met Bluetooth en TTS-Kwaliteitsgarantie

Description

Overzicht:

De SIM800C is een quad-band GSM/GPRS-module met een zeer stabiele prestatie, een compact ontwerp en een uitstekende prijs-kwaliteitverhouding. De operationele frequentie van de SIM800C is GSM/GPRS 850/900/1800/1900MHz, waardoor deze wereldwijd inzetbaar is. Het apparaat biedt een laag stroomverbruik voor spraak, SMS en datatransmissie en kan worden toegepast in verschillende ontwerpvereisten voor compacte producten.

Kenmerken:

• Ingangsspanningsbereik: 5V-18V DC;
• Zelfrijdende SIM-kaartsleuf, ondersteunt 2G/3G/4G-kaarten of kleine kaarten;
• Module verbindt automatisch met het netwerk na inschakeling;
• Compatibel met verschillende single-chip seriële poorten;
• Gereserveerde headset- en microfooninterface;
• Ondersteunt TTS en DTMF-functies;
• Bluetooth 3.0-protocol met verbeterde antenne, ondersteunt seriële poort SPP en audiodiensten;
• Gereserveerde lithiumbatterij-interface, geschikt voor 3.7V lithiumbatterij of 18650 lithiumbatterij;
• Gereserveerde IPEX-interface, SMA-interface, veerantenne-interface voor veelzijdig gebruik;
• Met werkindicator: LED knippert 1 keer per seconde bij geen netwerk of simkaart, en 1 keer per 3 seconden onder normale omstandigheden;
• Bordformaat: 40,9 x 51,3 mm.

Interface beschrijving:

• GND: Voedingsgrond;
• VCC_IN: Voedingspin, ingang DC5V-20V;
• RI: Ring-indicator;
• DTR: Voorbereiding dataterminal;
• TXD: TTL-seriële poortoverdracht;
• RXD: TTL-seriële poortontvangst;
• U2_R: Module seriële poort 2 ontvangst;
• V_M: Verbind met de kernspanning (5V/3.3V, afhankelijk van uw MCU) voor niveaumatching;
• ADC: ADC-detectie;
• SPP: Audio-uitgang positief;
• SPN: Audio-uitgang negatief;
• MC-: Audio-ingang negatief;
• MC+: Audio-ingang positief;
• PWR: Inschakelen of uitschakelen (inschakelen bij laag niveau);
• BAT: Oplaadpen voor lithiumbatterij, 3.3V-4.4V.

Instructies:

De SIM800C wordt voornamelijk bestuurd door AT-commando’s. Verbind een USB-converter naar TTL seriële poortmodule met de pinnen VCC_IN, GND, RXD, TXD van de SIM800C. Wanneer de module wordt ingeschakeld, knippert de indicator-LED eenmaal per seconde en na een bepaalde tijd knippert de indicator-LED eenmaal per 3 seconden, wat aangeeft dat de SIM800C normaal functioneert.

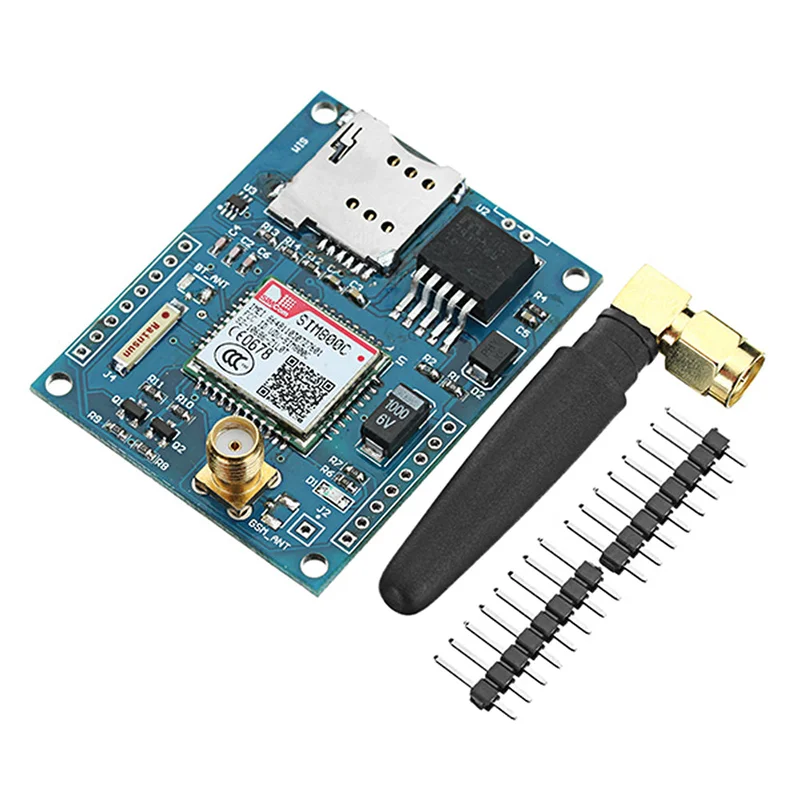

Pakket bevat:

• 1 x SIM800C ontwikkeling board;
• 1 x antenne;
• 2 x normale pinnen.
