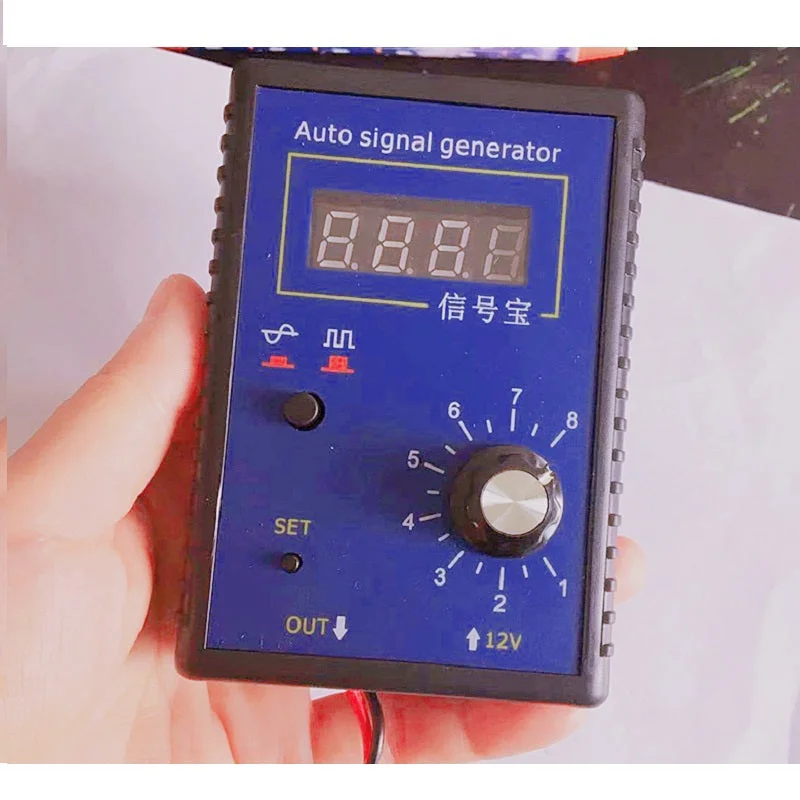

Signaalgenerator voor voertuigen – Hal sensor en krukas positie sensor tester-Kwaliteitsgarantie

Description

Kenmerken:Hoofdfuncties- Signaal simulatie-uitgang voor krukaspositiesensor: inclusief 9 soorten versnellingsontbrekende signalen: 58 + 2, 58 + 1, 57 + 2, 57 + 1, 37 + 1, 36 + 2, 35 + 1, 34 + 2, 22 + 1.- Eén type standaard 60 + 0 signaalsimulatie-uitgang.- Magneto-elektrisch signaal of Hall-signaaluitgang.- Gebruik 60 + 0 signaal om de signaaluitvoer van de voertuigsnelheidssensor te simuleren.- Gebruik een 60 + 0-signaal om de kilometerteller te besturen of te testen.- ABS sensor en optische – Alle soorten signalen zijn ingebed in de signaalgenerator en kunnen worden weergegeven op het LED-scherm voor selectie, zonder dat software gedownload hoeft te worden.- Een knop om te schakelen tussen magneto-elektrisch signaal en Hall-signaal, handig in gebruik.- 9 frequentiebereiken voor nauwkeurige frequentie-uitvoer.- 01 verwijst naar het frequentiebereik van 2Hz-1KHz.- 02 verwijst naar het frequentiebereik van 2Hz-2KHz.- 03 verwijst naar het frequentiebereik van 2Hz-3KHz.- 04 verwijst naar het frequentiebereik van 2Hz-4KHz.- 05 verwijst naar het frequentiebereik van 2Hz-5KHz.- 06 verwijst naar het frequentiebereik van 2Hz-6KHz.- 07 verwijst naar het frequentiebereik van 2Hz-7KHz.- 08 verwijst naar het frequentiebereik van 2Hz-8KHz.- 09 verwijst naar het frequentiebereik van 2Hz-100Hz.- Wanneer de signaalgeneratoruitgang hoger is dan 2Hz, druk op de SET-knop om 10 soorten signalen uit te voeren, waarbij 60-0 staat voor standaard magneto-elektrische of Hall-signaaluitgang, en de andere 9 soorten signalen zijn magneto-elektrisch of Hall-tandwielontbrekende signalen (krukas signaal van de positiesensor).Type uitgangssignaal schakelen:- RODE knopfunctie: schakelknop voor magneto-elektrisch signaal en Hall-signaal.- Druk op de knop: het geeft een magneto-elektrisch signaal af.- Laat de knop los: deze geeft het Hall-signaal af.- Voor sommige generatoren, wanneer de rode knop ingedrukt wordt, geeft het een Hall-signaal af, laat de knop los, voert een magneto-elektrisch signaal uit.- Gebruiker kan een multimeter gebruiken om het type uitgangssignaal te controleren. Gebruik een multimeter (20V-meting) om de uitgang van de signaalgenerator te testen; deze uitgang is ongeveer 5.8V. Als de uitgang 0V is, is het uitgangssignaaltype magneto-elektrisch operationele voedingsingang:- De werkende voeding van deze signaalgenerator is 12VDC. De gebruiker kan de 12V-voeding van de auto-batterij gebruiken of een andere 12V gereguleerde schakelende voeding of AC/ signaaluitgang GND- Bij gebruik van Hall-signaaluitgang zijn signaaluitgang GND en de operationele voeding GND gemeenschappelijk. Als de 12V operationele voeding van de auto-batterij wordt gebruikt, hoeft de gebruiker alleen de signaaluitgang positieve draad aan te sluiten.- Bij gebruik van magneto-elektrische signaaluitgang zijn signaaluitgang GND en de werkende voeding GND NIET gemeenschappelijk; de gebruiker moet zowel de uitgangssignaal positieve draad als de uitgangssignaal negatieve GND draad correct aansluiten voor een normale werking van de bestaat uit:1 x Signaalgenerator voor voertuigen1 x Testclip1 x Engelse gebruikershandleidingDetails Afbeeldingen:
