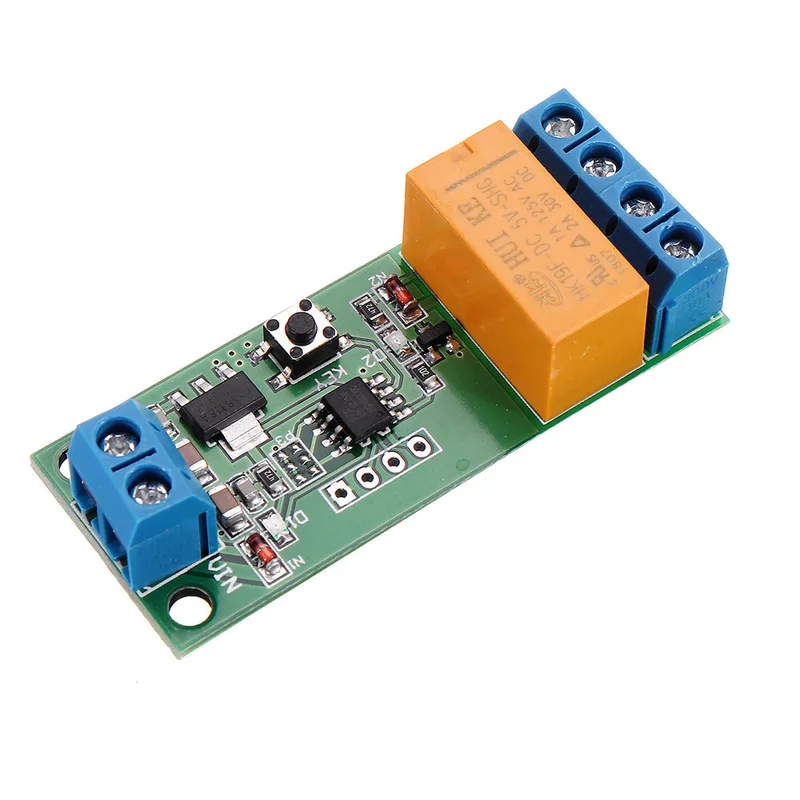

Set van 5 omkeerbare motorcontrollers DC 5V-12V-Kwaliteitsgarantie

Description

Specificaties:

• Bedrijfsspanning: DC 5-12V (5V, 6V, 9V, 12V)
• Bedrijfsstroom: 5V, vooruit 4mA, achteruit 36mA; 12V, vooruit 6mA, achteruit 44mA;
• Laadspanning: DC 1-48V of AC 85-265V
• Laadstroom: Maximaal 2A
• Maximale tijd vooruit: 5000 seconden, stap van 0,1 seconde
• Maximale tijd omkeren: 5000 seconden, stap van 0,1 seconde
• Maximale vertraging met “Time multiple selection” instelling: tot 40.000 seconden (kortsluiting pad)
• Afmeting: 54 x 22 x 15 mm

Hoe te gebruiken:

• VIN aansluiten op het positieve van de voeding, GND aansluiten op het negatieve van de voeding;
• P+ aansluiten op de positieve motorvoeding, P- aansluiten op de negatieve motorvoeding;
• M+ en M- verbinden met beide uiteinden van de motor;
• Na inschakelen knippert D1 3 keer, D2 uit, M+ uitgang positief, M- uitgang negatief, motor draait vooruit; na een tijdvertraging T1, D2 aan, M+ uitgang negatief, M- uitgang positief, motor draait om; na een tijdsvertraging T2, D2 uit, M+ uitgang positief, M- uitgang negatief, motor draait weer vooruit, enzovoort.
• T1: voorwaartse vertragingstijd, standaard instelbaar van 0,1 tot 5000 seconden (stap 0,1 seconden);
• T2: omkeertijd, standaard instelbaar van 0,1 tot 5000 seconden (stap 0,1 seconden);

Hoe te installeren:

• 1. Na inschakelen knippert D1 3 keer, ga naar de “werkmodus”;
• 2. Houd de toets 2 seconden ingedrukt, D1 aan, ga naar de “instellingsmodus”;
• 3. In de voorwaartse “setup-modus”, druk de trigger toets twee keer in, D1 uit, invoer “Stand-by-timermodus”;
• 4. Activeer in de “Standby-timermodus” de toets om de timing te starten (invoer “Timing Mode”); D1 knippert, dit is de timing (“Timing Mode”); druk nogmaals op de toets om de klok te stoppen (verlaat “Timing Mode”); D1 knipperende tijd is voorwaartse tijd (T1);
• 5. Houd de toets 2 seconden ingedrukt, D2 aan, ga naar de omgekeerde “instelmodus”;
• 6. In de omgekeerde “instelmodus”, druk de trigger toets twee keer in, D1 uit, invoer “Standby-timermodus”;
• 7. Activeer in de “Stand-by-timermodus” de toets om de timing te starten (invoer “Timing Mode”); D1 knippert, dit is de timing (“Timing Mode”); druk nogmaals op de toets om de klok te stoppen (verlaat “Timing Mode”); D1 knipperende tijd is omkeertijd (T2);
• Tot nu toe zijn de voorwaartse tijd (T1) en de achterwaartse tijd (T2) ingesteld; herstart in “werkmodus”.

Pakket inbegrepen:

• 5 x omkeerbare motorcontrollers DC 5V-12V
