Set van 5 hoogfrequente transformatoren voor hoogspanningsgenerator-Kwaliteitsgarantie

Description

Gebruik:Geschikt voor schoolwetenschappelijke experimenten, elektronische apparatuur, negatieve iongeneratoren en kleine wetenschappelijke producties.

Kenmerken:Dit circuit produceert een stabiele hoogfrequente boog. De temperatuur is extreem hoog, waardoor brandstof gemakkelijk kan ontbranden. Daarom wordt het ook wel een plasma-aansteker genoemd.

Opmerking:Deze transformator heeft een hoge spanning in de binnenlaag en een laagspanning in de buitenlaag. De transformator is opgebouwd met twee primaire wikkelingen: een met grove koperdraad en een met fijne koperdraad voor feedback. De secundaire uitgang is hoogspanning.

De grove en dunne wikkelingen van de koperdraad zijn respectievelijk positief. Sluit de voeding positief aan op de hoofdwikkelstaart en de terugkoppelingswikkelkop. Voordat u de transformator soldeert, moet u de verf van de draadkop voorzichtig schrapen en vervolgens solderen.

Voorzorgsmaatregelen voor gebruik:

• Na succesvolle productie moet de transformator worden afgesloten met epoxyhars of isolerende was voor langdurig gebruik. Blootstelling aan lucht kan schade aan de spoel veroorzaken.
• De ingangsspanning van de kit is 3,7V, wat overeenkomt met een 18650-batterij. Voor een hogere ingangsspanning (maximaal 12V) moet de weerstand verhoogd worden (standaard 120 ohm). Te lage of te hoge weerstanden kunnen de transistor of transformator beschadigen.
• De transformator is ontworpen voor een maximale uitgang van 15KV, wat een boog van 1,5 cm kan genereren. Voor betrouwbaar en langdurig gebruik wordt aanbevolen om isolerende was of epoxyhars te gebruiken om het geheel te verzegelen.

Specificaties:

• Ingangsspanning: 3.7V-4.2V
• Stroom: <= 2A
• Uitgangsspanning: <15KV
• Uitgangsstroom: <0.4A
• Ontstekingsafstand: <= 0,5 cm
• Afmetingen: ongeveer 27 x 16 x 21 mm (handmatige meting, foutmarge mogelijk)

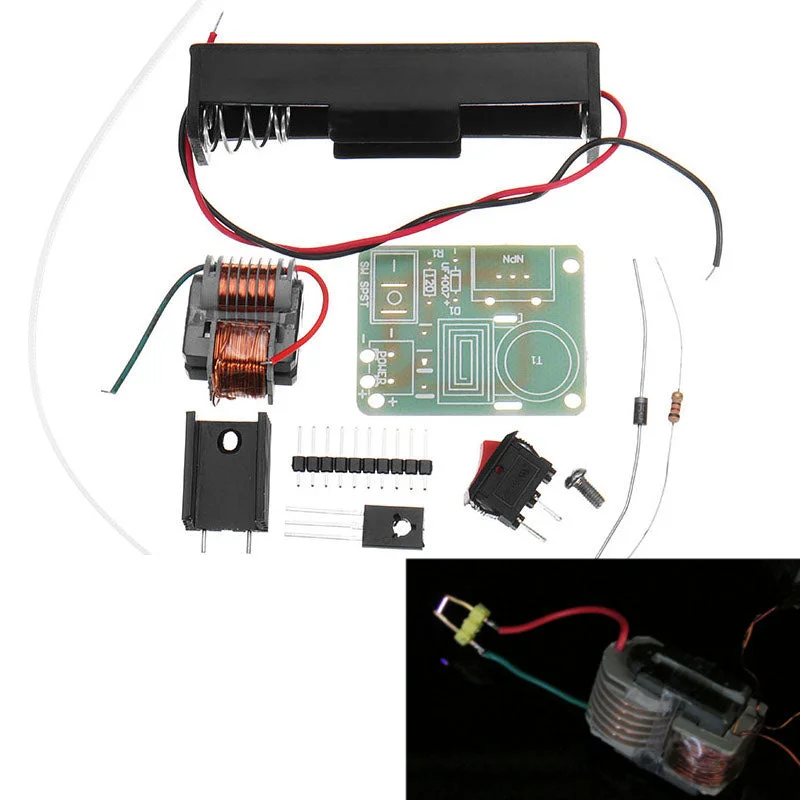

Pakketinhoud:5 x hoogspanningsgeneratiekit

Schematisch diagram:

Om te voorkomen dat de uitgang te ver van elkaar verwijderd is, kunt u een pen in de uitgang solderen en het uiteinde van de naald in de boog plaatsen, wat bevorderlijk is voor de ontladingsboog.

Na succesvolle productie kan de uitgangsklem worden aangesloten op een hoogspanningscondensator en een spanningsverdubbelingskring, wat leidt tot gelijkstroomspanning en de productie van anionen.
