Description
Specificaties:
Afmetingen: 29 * 24 * 18 mm (lengte * breedte * hoogte, onregelmatige vorm, gemeten op het meest prominente deel)
Toepassing:
Geschikt voor wetenschapsexperimenten, elektronische instrumenten, negatieve ionengeneratoren en andere wetenschappelijke toepassingen.

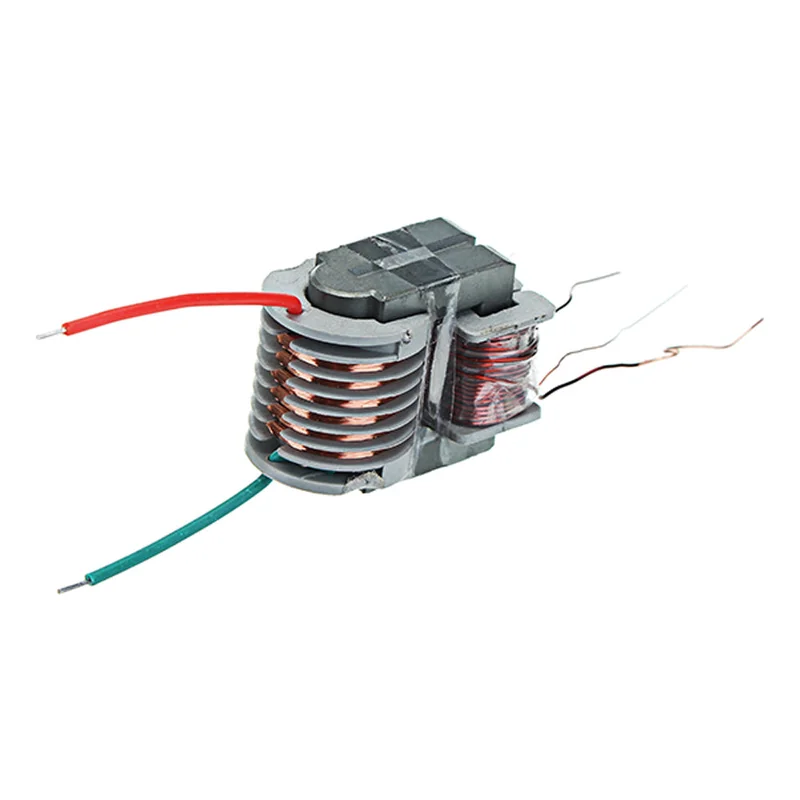

- De hoogspanningswikkeling bevindt zich in de binnenste laag en is gewikkeld met een gesegmenteerde spoel, ingekapseld in epoxyhars. De laagspanningswikkeling bevindt zich in de buitenste laag. Verwar de hoogspannings- en laagspanningswikkelingen niet.
- Dit circuit genereert een stabiele hoogfrequente boog tijdens gebruik. De temperatuur kan extreem hoog zijn en brandbare materialen gemakkelijk doen ontbranden.
- Wanneer de secundaire hoogspanningoutput niet is aangesloten op een hoogspanningsgelijkrichterdiode en condensator, produceert het een hoge frequentie en hoge spanning. Bij blootstelling aan lucht ontstaat een lichtpaarse boog zonder brom, maar de temperatuur is zeer hoog en kan papier gemakkelijk doen ontbranden.
- Bij aansluiting op verschillende spanningcompressiecircuits met hoogspanningscondensatoren en gelijkrichters kan er DC-hoogspanning worden geproduceerd, wat nuttig is voor negatieve ionengeneratoren.
- Deze transformator kan ook werken op 12V, maar de basisterugkoppelweerstand moet worden verhoogd tot ongeveer 150Ω tot 1,5 KΩ. De weerstand moet zorgvuldig worden aangepast; te laag kan de transistor of transformator beschadigen, terwijl te hoog het uitvoereffect negatief beïnvloedt.
- De transformator is ontworpen voor een maximale output van 15kV. De output mag niet hoger zijn dan 15kV, wat overeenkomt met een boog van 1,5 cm. Hogere spanningen kunnen de transformator beschadigen. Voor betrouwbaar en langdurig gebruik wordt aanbevolen om deze volledig af te dichten met isolerende was of epoxyhars. Gebruik is verboden zonder de juiste voorzorgsmaatregelen.
Inbegrepen in het pakket:
