Description
Kenmerken:
- Dit is een doe-het-zelf-pakket; de koper moet het zelf in elkaar zetten.
- De spanningsweergave toont het percentage van de batterijcapaciteit, bijvoorbeeld voor een 3.7V lithiumbatterij met een ondergrens van 3V en een bovengrens van 4.2V.

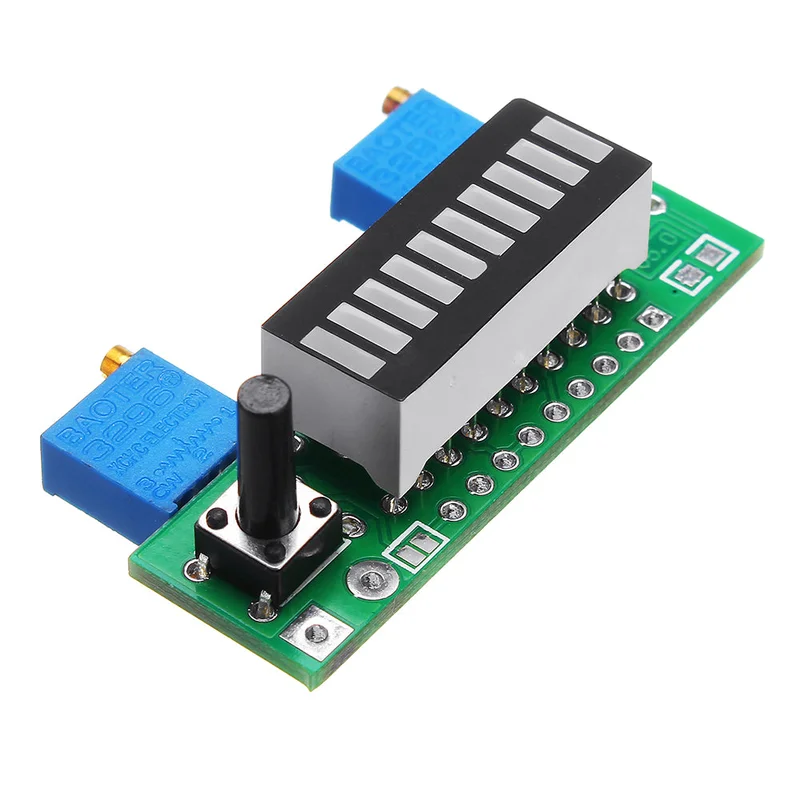

- De LM3914 kan nauwkeurig een analoge spanning detecteren en heeft een 10 LED-display, dat kan functioneren in stip- of streeppatroon.
- Het display toont de batterijspanning met 10 segmenten, waarbij elk segment 10% van de lading vertegenwoordigt, van 0% tot 100%.
- Geschikt voor lithiumbatterijen, loodzuuraccu’s en andere soorten accu’s.
- Instelbaar displaybereik voor verschillende batterijontladingscurves, waaronder enkele lithium 1S (4.2V) tot 4S (16.8V), loodzuur 6V tot 12V, en NiMH 3.6V tot 18V.
Specificaties:
- Vermogen: volledige helderheid 42mA, enkelvoudige LED 4mA.
- Meetbereik: 2.4V tot 20V.
- Kleur: rood.
- Display: meerdere lichtstrepen of een enkel lichtpunt.
- Afmetingen printplaat: 45 x 14 mm.
- Weergavemodus: lineaire en enkelarmige selectie met een schakelaar voor volledige helderheid.
Aanpassingsmogelijkheden:
- Voor lithiumbatterijen: 1S (3V tot 4.2V), 2S (6V tot 8.4V), 3S (9V tot 12.6V), 4S (12V tot 16.8V).
- Voor loodzuurbatterijen: 6V (4.8V tot 6.75V) en 12V (9.6V tot 13.5V).
Aanpassingsmethoden:
- Benodigde apparatuur: een instelbare voeding en een schroevendraaier.
- Pas de voedingsspanning aan naar de gewenste waarden om de LED’s correct te laten branden.
- Herhaal de aanpassingen indien nodig voor een nauwkeurige weergave.
Opmerking:
- Volg de juiste volgorde bij het aanpassen van de spanning. Zorg ervoor dat de polariteit correct is (rood voor positief, zwart voor negatief).
- De maximale limietspanning is DC 20V; gebruik antistatische las- of soldeerstations voor veilig solderen.
Pakket bevat:
- 5 x batterijcapaciteit indicator modules met LED-display.
