Description
Specificaties:
- Continue ontlaadstroom: 14A
- Onmiddellijke ontlaadstroom: 22A
- Laadspanning: 25.2V
- Laadstroom: 25A (maximaal)
- Overlaad detectiespanning: 4,28 ± 0,05 V (enkele cel)
- Vertraging tegen overbelasting: 0.5S
- Overlaad vrijgavespanning: 4,28 ± 0,05 V (enkele cel)
- Over-ontlading detectiespanning: 2,55 ± 0,08 V
- Over-ontlading detectie vertraging: 0.1S
- Over lossingsspanning: 2.90 ± 0.1V
- Overstroom detectiespanning: 150mV
- Overstroom detectie vertraging: 10mS
- Overstroombeveiligingsstroom: 75 ± 5A
- Vrijgavebeveiliging overstroombeveiliging: ontkoppel de belasting
- Kortsluitbeveiliging: externe belasting kortsluiting
- Detectie vertraging kortsluiting: 250uS
- Vrijgave van kortsluitbeveiliging: ontkoppel de belasting
- Interne weerstand hoofdcircuitgeleiding: ≤20MΩ
- Werkende stroom: ≤30uA
- Slaapstroom (stroom over ontlading): ≤20uA
- Werktemperatuur: -20 ~ + 80 °C
Kenmerken:
- Geschikt voor 6 cellen (18650 of lithium-ion batterijen in serie)
- Nominale spanning van polymeerbatterij: 21.6V
- Nominale spanning van 18650 of 3,7V lithiumbatterij: 22.2V
- Spanning na volledige oplading: 25.2V
- Maximale ontlading: 22A
Voorzorgsmaatregelen:
- Deze batterijbeschermingsmodule is niet geschikt voor lithium-ijzerfosfaatbatterijen, xenonlampen, handboorbatterijen, elektrische visbatterijen, elektrische fietsbatterijen, babyautobatterijen, motoren met een vermogen van 550W of meer, en 1W fisheye LED-lampen.
- Voor ontladingsproducten boven 3A moet de ontladingssnelheid van de batterij meer zijn dan 3C.
- Na aansluiting van de bedrading moet de batterij eerst worden opgeladen om output te krijgen.
- Bij het in serie aansluiten van 6 sets batterijen, zorg ervoor dat de spanning van elke set gelijk is.
- Gebruik geen goede en slechte batterijen door elkaar; de interne weerstand moet zo dicht mogelijk bij elkaar liggen.
Verbindingsdiagram:

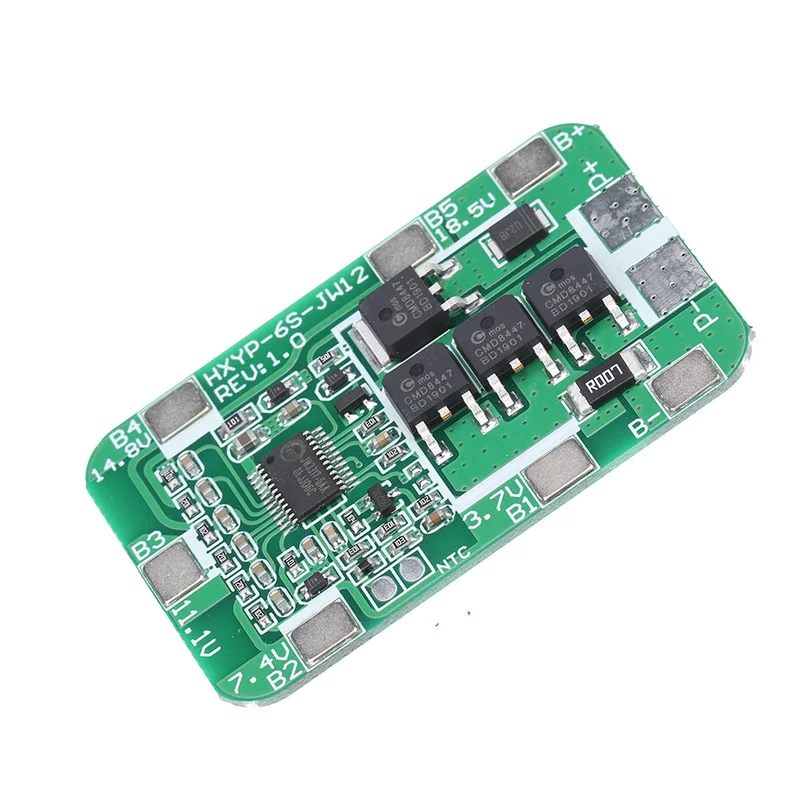

Volg strikt de bedrading: 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B4), 18.5V (B5), 22.2V (B+). Voorkom opzettelijke kortsluiting!
Pakket bevat:
- 10 x 6S 14A 22.2V batterijbeschermingsmodules
