Description

Beschrijving

Deze uitbreidingskaart voor de Raspberry Pi Pico is ontworpen om het gebruik van de Pico te vergemakkelijken bij snelle circuitconstructie. De schroefklemmen zijn gelabeld met pinlabels voor eenvoudige identificatie, en er zijn LED-lampjes aanwezig die de verbinding met de Pico-pinnen aangeven. De kleurcodering maakt het eenvoudig om de verschillende functies te onderscheiden: roze LED voor 3,3 V voeding, rode LED voor 5 V voeding en blauwe LED voor de GPIO-pinnen.

Functies

• Alle pinnen van de Pico zijn toegankelijk voor eenvoudig programmeren.

• Ondersteunt verschillende dataprotocols, waaronder I2C, UART, analoog en digitaal.

• Kleurcodering voor de functies van de GPIO-pinnen.

• Minimaliseert wrijving tussen de uitbreidingskaart en het contactoppervlak voor betere bescherming.

• Eenvoudig te debuggen en te markeren.

• Verbind de Pico snel en eenvoudig met andere modules.

• Gemakkelijk voor SWD-foutopsporing.

• Ideaal voor snelle prototyping.

• Intelligente controle mogelijk.

Technische ondersteuning

YouTube:

Wiki:

Specificatie

• Type: Uitbreidingskaart

• Montagegat: M2.5

• Spanning: 5V

• GPIO-niveau: 3.3V

• Aantal pinnen: 40pin

• Compatibel met: Raspberry Pi Pico

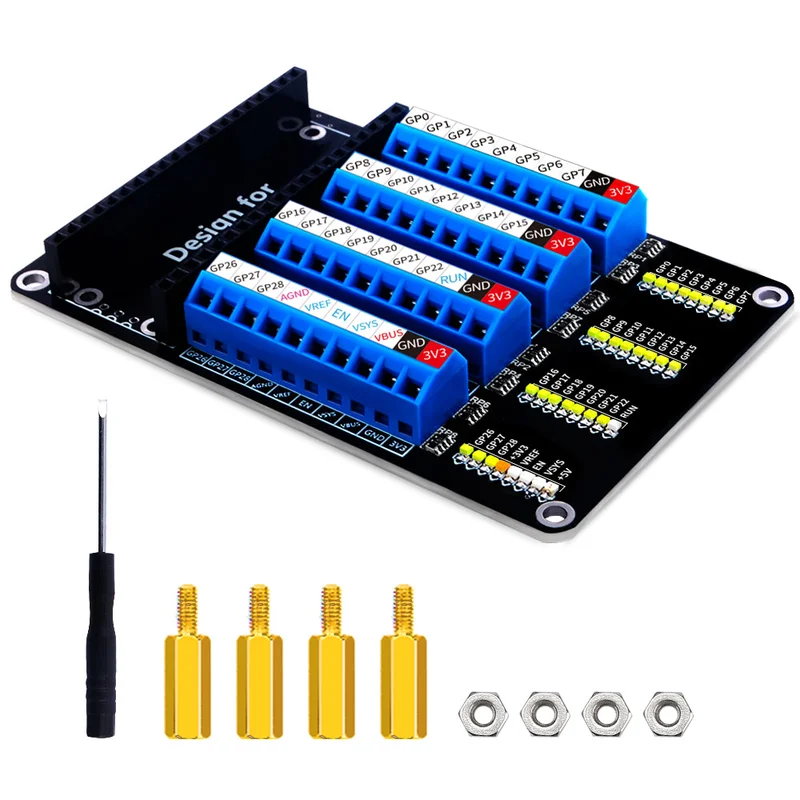

Pakketinhoud

• 1 x Terminal Uitbreidingskaart voor Raspberry Pi Pico

• 4 x M2.5 koperen afstandhouders

• 4 x M2.5 moeren

• 1 x schroevendraaier


  [Raspberry Pi Pico moederbord is NIET inbegrepen]
