RAMBo v1.4 moederbord voor 3D-printers-Kwaliteitsgarantie

Description

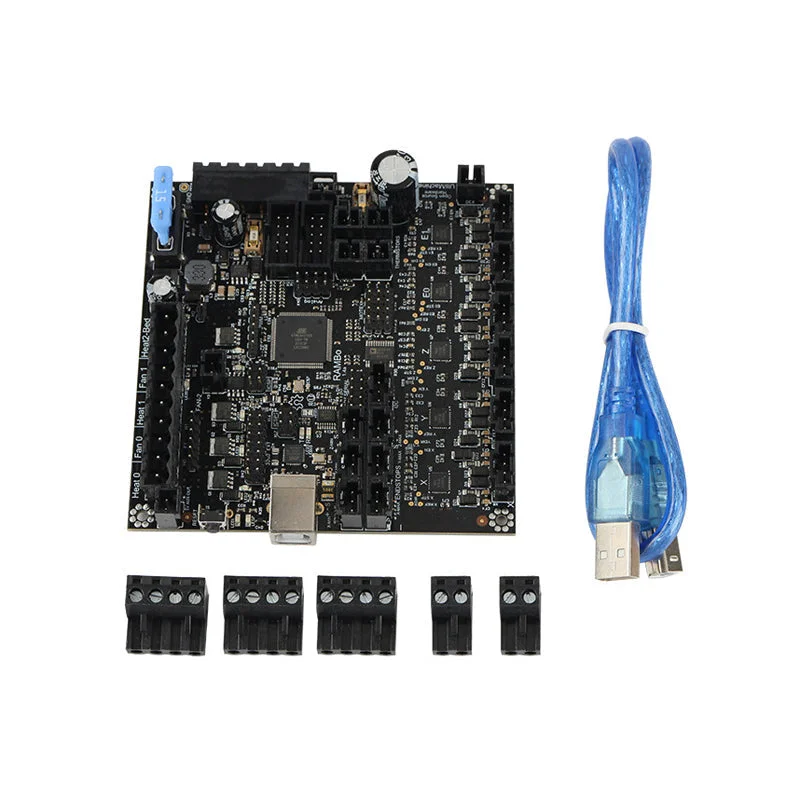

Beschrijving:Dit is het RAMBo v1.4 moederbord, een alles-in-één oplossing voor 3D-printers. Het bord is een volledige remix van het RAMPS-ontwerp, met de MEGA en stepper-stuurprogramma’s geïntegreerd op één PCB. Dit bord wordt ook gebruikt in de Lulzbot grote verschil met de vorige versie is de geïntegreerde LCD-connector voor Smart LCD-controllers. De EXT2- en SPI-headers zijn opnieuw ingedeeld om de noodzaak van een adapter te verwijderen, en deze wijziging is achterwaarts compatibel met firmware voor eerdere versies van RAMBo die normaal de RamboLCD :5 x geïntegreerde 1/16 microstep motordrivers, 5 PWM Mosfet-uitgangen, 4 thermistoringangen, digitale trimpot (geen kleine knoppen om te tweaken), SMPS ondersteunt hostless printen op voedingsspanningen van 10-24V DC, 3 onafhankelijke met zekering beveiligde stroomrails, LUFA USB, hoogwaardige :●MEGA-compatibele Atmega2560- en Atmega32u2-processors zijn compatibel met alle firmware van de RAMPS-klasse.●Kristallen voor zowel USB als MCU (timing nauwkeurig tot 10 ppm).●4 thermistoraansluitingen.●Alle extra pinnen zijn afgebroken op beide processors (maakt het gebruik van de 32u2 voor LUFA AVR programmeur, etc. mogelijk).●2-kanaals SDRAMPS compatibele SPI motorstuurprogramma’s:●5 A4982 1/8 microsteps motoraandrijvingen met 1,1 / 2,1 / 4,1 / 16 als opties (2 connectoren voor Z-as).●Digitale Trimpot voor stappenstroomregeling.●Huidige limiet op driver IC VCC om permanente vergrendeling te voorkomen.●Microstep-modus geconfigureerd door MCU via firmware (geen jumpers nodig).●Testpunten voor besturingssignalen van de bestuurder.●Stap- en richtingspennen bevinden zich op hun eigen poorten voor synchrone bewegingsmogelijkheden.●Extra driverpoorten uitgebroken voor maximaal 3 extra drivers (sommige van de motoruitbreidingspennen worden gedeeld met max. eindstop en een pin toegewezen voor SPI-SS-uitbreidingen).PWM DC-uitgangen (extruders, ventilatoren, enz.).●6 uitgangen.●Lage weerstand mosfets voor koele werking.●Indicator LED voor elk :●Drie onafhankelijke stroomrails.●Verwarmd bed, 15A 12-35V.●Extruders + ventilatoren en logica, 5A 12-35V (zekering kan worden vervangen voor een capaciteit tot 10A).●Motoren, 5A 12-28V (zekering kan worden vervangen voor een capaciteit tot 10A).●Gebouwd in SMPS voor 5V generatie van 10V-26V :4-laags ontwerp.2oz koper op alle kwaliteit, hoge temperatuur FR4-TG130 ENIG :●2 door de gebruiker vervangbare NANO2-zekeringen.●Onderdeelnummer: .●F2: motoren en stroomvoorziening aan boord.●F3: extruderverwarming + ventilatoruitgangen en logica.●1 door de gebruiker vervangbare autozekering.●F4: automotive type 15A ATO zekering voor het verwarmde inbegrepen:1 x RAMBo 1.4-kaart.1 x USB-kabel.
