Powerverdeelbord met ingebouwde stroomsensor voor RC-drone-Kwaliteitsgarantie

Description

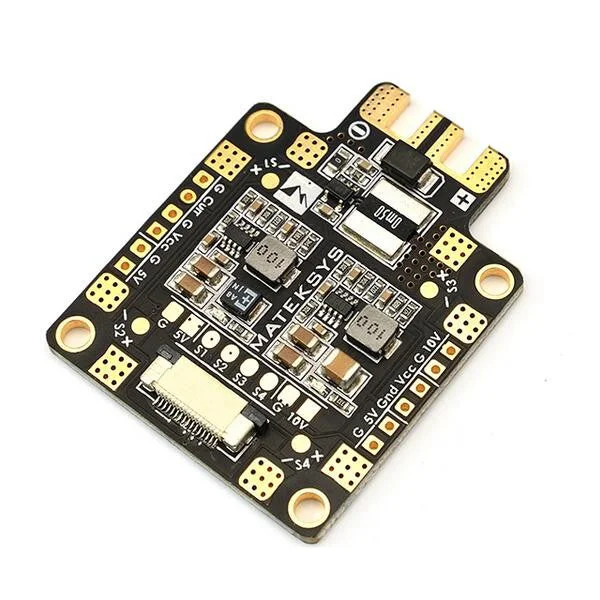

Powerverdeelbord met ingebouwde stroomsensor

Omschrijving:
Dit powerverdeelbord (PDB) verdeelt de stroom van een 3-6S Lipo-pack naar 4 ESC’s en levert daarnaast gereguleerde en gefilterde DC 5V en DC 10V-uitgangen voor het aansturen van camera’s, RC-ontvangers, vluchtcontrollers, videotransmitters, LED’s, enz.
Het beschikt over een ingebouwde stroomsensor van 184A en biedt een FFC-aansluiting voor een gemakkelijke verbinding met de vluchtcontroller.

Specificaties:
Model: FCHUB-6S
Afmetingen: 36x36mm
Montagegaten: 30.5×30.5mm, M3
Gewicht: 8.5g
BEC-uitgangen: 5V & 10V

5V BEC-uitgang:
– Ontworpen voor RC-ontvangers, vluchtcontrollers, OSD en servos.
– DC/DC synchrone buck-regelaar
– Spanning: 5,0V (4,9-5,1V) gelijkstroom
– Stroom: 1,5A (max 2,0A gedurende 10 seconden)
– Kortsluitingstolerantie (2 seconden per minuut)

10V BEC-uitgang:
– Ontworpen voor VTX of FPV-camera
– Spanning: 10,0V (9,8-10,2V) DC
– Stroom: 1,5A (max 2,0A gedurende 10 seconden)
– Kortsluitingstolerantie (2 seconden per minuut)
– 10V kan worden gebruikt om camera’s met een nominale spanning van 12V aan te sturen.
– De ingangsspanning van de 3S Lipo moet minimaal 11V zijn.

Stroomsensormodule
– Max. bereik: 184A
– 3,3V ADC
– Schaal de uitgangsspanning naar millivolt (1/10 mW/A): 179

Kenmerken:
– Totaal 4 paar ESC soldeerlabels geschikt voor X-type frames
– Max. 27V invoer met TVS-bescherming
– Ingebouwde stroomsensor van 184A
– PDB: 4 * 30A (4 * 46A, 5 seconden), 4-laags 2oz koperen printplaat
– BEC [email protected] (max. 2A) met 100uF Panasonic POSCAP-filter
– BEC [email protected] (max. 2A) met 47uF TDK MLCC-filter
– LED-indicatoren voor 5V en 10V-uitgangen en kortsluitingstolerantie

Pakketinhoud:
1x FCHUB-6S PDB-bord
1x Zak met schroeven
