Voorzieningen:
- Voedingsspanning: 6 ~ 9V aanbevolen
- Modelnummer: U NO + WiFi-R3-AT328-ESP8266-32MB-CH340G
- Aangepast: Ja
- MCU: ATmega328
- WiFi MCU: ESP8266
- USB-converter: CH340G
- Pinout: U no R3
Omschrijving:

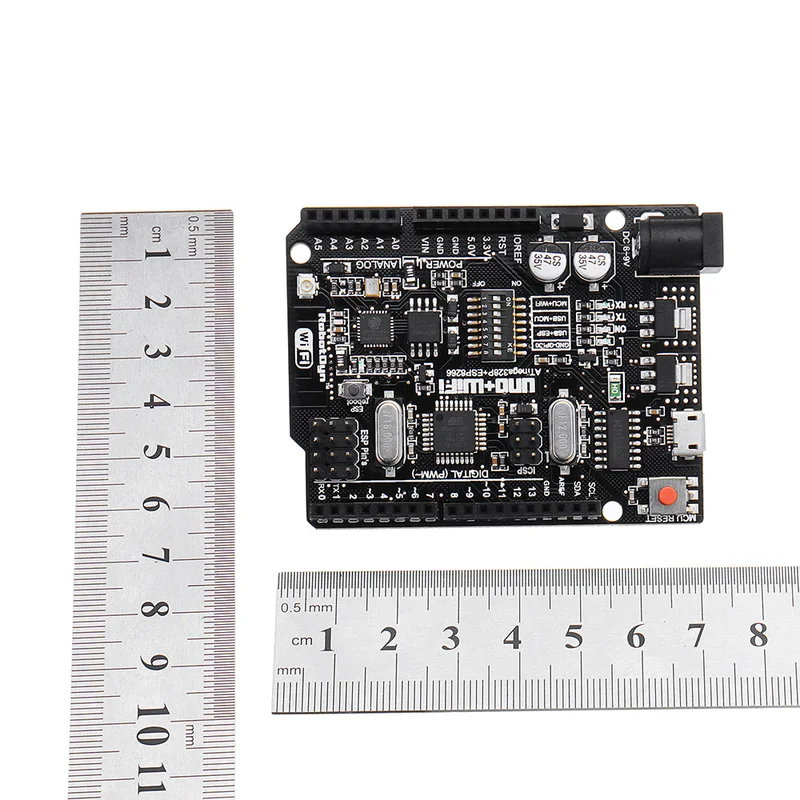

Dit bord biedt een volledige integratie van de U no R3 ATmega 328 en WiFi ESP8266 met 32 MB geheugen. Alle modules kunnen samenwerken of afzonderlijk worden gebruikt, elk met hun eigen pinout-headers.
Een handige oplossing voor de ontwikkeling van nieuwe projecten die zowel U no als WiFi vereisen.
Via USB kunt u schetsen en firmware bijwerken voor zowel de ATmega328 als de ESP8266, met behulp van de USB-seriële omzetter CH340G.
Het gebruik van dit bord is zeer eenvoudig.
Het bord is uitgerust met een DIP-switch om de modules te verbinden, bijvoorbeeld: USB en ATmega328, USB en ESP8266, ATmega328 en ESP8266.
Tabel DIP-schakelaar:
| Verbinding | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ATmega328528.730 | OP | OP | UIT | UIT | UIT | UIT | UIT |
| USBATmega328 | UIT | UIT | OP | OP | UIT | UIT | UIT |
| USBESP8266 (Firmware of schets bijwerken) | UIT | UIT | UIT | UIT | OP | OP | OP |
| USBESP8266 (communicatie) | UIT | UIT | UIT | UIT | OP | OP | UIT |
| Alle onafhankelijke | UIT | UIT | UIT | UIT | UIT | UIT | UIT |
