Description
Kenmerken:
- CPU: RISC-V Dual Core 64-bit, met FPU, 400MHz standaard frequentie (kan overklokt worden)
- Beeldidentificatie: QVGA @ 60FPS / VGA @ 30FPS
- Audio poort: Ondersteuning voor microfoonarray met FPC10 connector en 2x3W speaker
- Energiebeheer: Laadstroom tot 2,5A; geïntegreerd dynamisch padbeheer
- Downloadcircuit: Sluit de USB-type C-kabel aan om te downloaden
- Digitale triaxiale accelerometer aan boord (MSA300)
- Draadloze functie: Ondersteuning voor 2.4G 802.11b/g/n
- Afmetingen: Na montage: 90 x 61,5 x 18,5 mm; Voor montage: 90 x 61,5 x 9,5 mm
Functies overzicht:
| Hoofdmodule | Sipeed M1W AIOT-module |
| Energiebeheer | ETA6002 laadchip met laadstroom van 2.5A, dynamisch padbeheer |
| GPIO-interface | Alle GPIO’s verbonden met header 2 * 20 2.54mm |
| MicroSD-kaartsleuf (TF-kaart) | Ondersteuning voor zelfelastische kaarthouder |
| MEMS-microfoon aan boord | Omnidirectionele MEMS microfoon met I2S digitale uitgang |
| DVP Camera-interface | 24P 0.5mm FPC-connector |
| LCD-interface | Maix-LCD-bord (met resistief touchscreen) is direct verbonden met de pin-header |
| Digitale triaxiale versnellingsmeter | Gebruiker selecteerbaar bereik: ± 2g, ± 4g, ± 8g, ± 16g; I2C-interface; Resolutie van 14 bits |
| RTC | Aan boord 32.768k kristal verbonden met STM32F103 |
| Knop | Drieweg draaischakelaar en één reset-drukknop |
Software functies:
| FreeRTOS & Standard SDK | Ondersteuning van FreeRTOS en standaard ontwikkelingskit |
| MicroPython-ondersteuning | Ondersteuning van MicroPython op M1 |
| Machine visie | Machine-visie gebaseerd op convolutioneel neuraal netwerk |
| Horen van de machine | Krachtige microfoonarray-processor |
Hardware functies:
| Voedingsspanning | 4.8V ~ 5.2V |
| Voedingsstroom | > 600mA |
| Temperatuurstijging | <30K |
| Bereik van werktemperatuur | -30 ℃ ~ 85 ℃ |
RF-functies:
| MCU | ESP8285 |
| Draadloze standaard | 802.11 b/g/n |
| Frequentiebereik | 2400MHz – 2483.5MHz |
| TX Power (Conductietest) | 802.11.b: +15dBm; 802.11.g: +10dBm (54Mbps); 802.11.n: +10dBm (65Mbps) |
| Antenne Connector | IPEX 3.0×3.0mm |
| Wi-Fi-modus | Station / SoftAP / SoftAP + Station |
Notitie:Lithiumbatterijen zijn niet inbegrepen in het pakket, bereid deze zelf voor op stroomvoorziening.

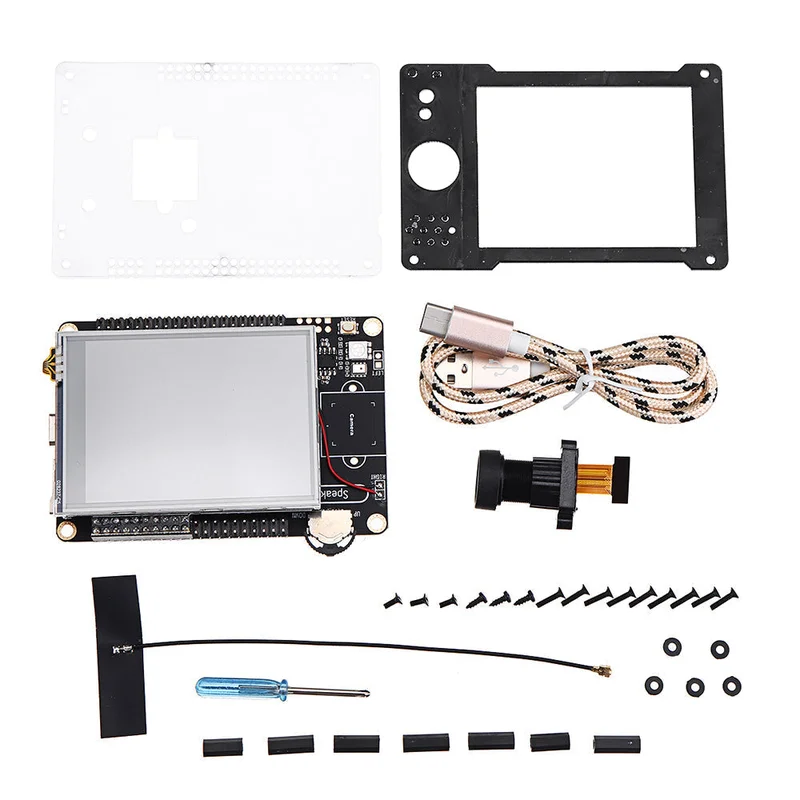

Pakket inbegrepen:
- 1 x Ontwikkelbord set
