Microcomputer temperatuurcontroller-Kwaliteitsgarantie

Description

Kenmerken:

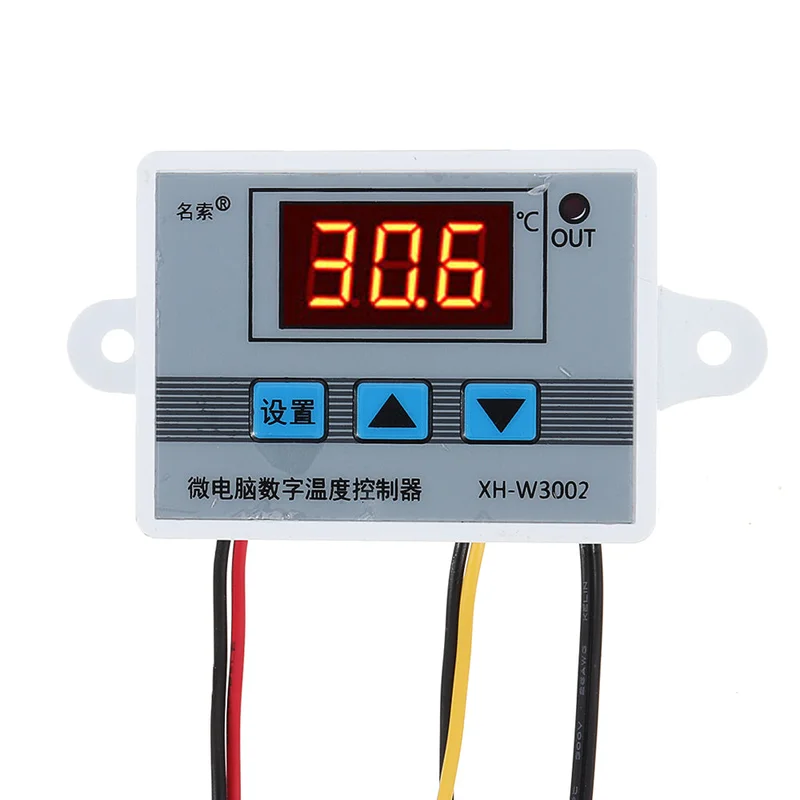

• Productnaam: Microcomputer Temperatuurcontroller
• Productmodel: XH-W3002
• Temperatuurbereik: -50~110°C
• Temperatuurmeetnauwkeurigheid: ±0.2 °C
• Temperatuurcontrole-nauwkeurigheid: ±0.1 °C
• Temperatuursensor: NTC10K (B3950) 1 meter waterdichte sensor
• Voedingsspanning: DC12V/DC24V/AC220V
• Uitgangsvermogen: DC12V: 120W/DC24V: 240W/AC220V: 1500W
• Uitgangstype: directe uitgang
• Afmetingen: 60 x 45 x 31 mm
• Inbouwmaat: 73 mm (opening 4 mm)

Inbegrepen in de verpakking:

• 1 x Microcomputer Temperatuurcontroller

Bedrading:

Toelichting op de knoppen:

• Omhoog-toets: Kort indrukken om de starttemperatuur weer te geven, lang indrukken om de starttemperatuur in te stellen.
• Omlaag-toets: Kort indrukken om de stoptemperatuur weer te geven, lang indrukken om de stoptemperatuur in te stellen.
• Uitschakeltoets: Druk om de thermostaat uit te schakelen, en druk opnieuw om de thermostaat in te schakelen.

Instellingen:

• P0. Starttemperatuur instellen: Druk op de instelknop om het interne menu te openen. De standaardweergave is P0. Druk opnieuw op de instelknop en stel de gewenste starttemperatuur in met de omhoog- en omlaag-toetsen.
• P1. Stoptemperatuur instellen: Druk op de instelknop om het interne menu te openen, schakel naar P1 met de omhoog- en omlaag-toetsen, druk opnieuw op de instelknop en stel de gewenste stoptemperatuur in.
• P2. Temperatuurcorrectie instellen: Ga op dezelfde manier naar P2 en stel de vereiste calibratietemperatuur in.
• P3. Vertraging instellen: Ga naar P3 en stel de vereiste vertragingstijd in, de eenheid is minuten.

Instructies:

• Starttemperatuur > stoptemperatuur = koelmodus (uitgang is verbonden met de koelunit).
• Verbind de voeding en verwarmings- of koelapparatuur volgens het bedradingdiagram.
• Druk en houd de omhoog-toets ingedrukt om de starttemperatuur in te stellen.
• Druk en houd de toets ingedrukt om de stoptemperatuur in te stellen.
• Herstel de fabrieksinstellingen door de omhoog- en omlaag-toetsen 5 seconden ingedrukt te houden.

Tips:

• 888: Bij ingeschakelde voeding, houd de omhoog- en omlaag-toetsen ongeveer 3 seconden ingedrukt om de fabrieksinstellingen te herstellen.
• LLL: Sensor is open circuit, controleer of vervang de sensor.
• HHH: Sensor is kortsluiting.
