MAX7219 dot matrix module 4-in-1 display voor Arduino-Kwaliteitsgarantie

Description

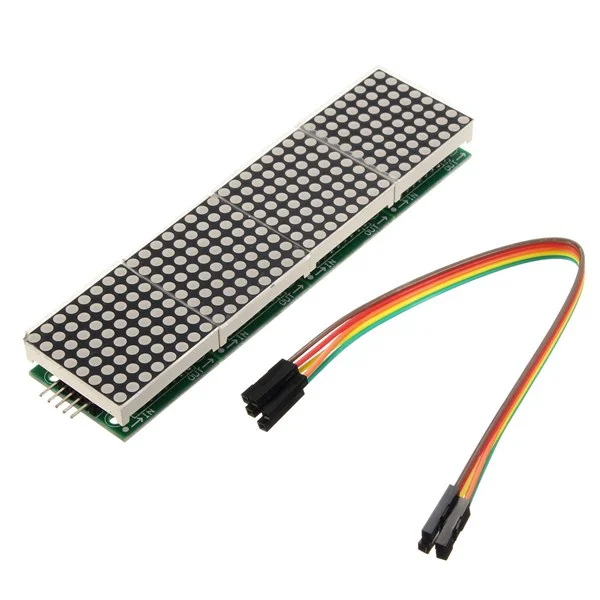

MAX7219 Microcontroller 4-in-1 Display Dot Matrix Module voor Arduino

Specificaties:

• Een enkele module kan een 8×8 dot matrix met gemeenschappelijke kathode aansturen.
• Werkspanning: 5V
• Modulair formaat: 12,8 x 3,2 x 1,3 cm (L*B*H)
• Met 64 bevestigingsschroefgaten, gatdiameter: 3mm
• Module met in- en uitgangen, ondersteunt het cascaderen van meerdere modules.

Bedrading:

• De linkerkant van de module is de ingangspoort, de rechterkant is de uitgangspoort.
• Voor de controle van een enkele module hoeft de ingangspoort alleen de CPU te ontvangen.
• Bij het cascaderen van meerdere modules wordt de ingang van de eerste module verbonden met de CPU, en de uitgang van de eerste module wordt verbonden met de ingang van de tweede module, en zo verder.

Bijvoorbeeld: 51 SCM

• VCC→5V
• GND→GND
• DIN→P2.2
• CS →P2.1
• CLK→P2.0

In de verpakking inbegrepen:

• 1 x MAX7219 Dot Matrix Module
• 1 x 5-pins Dupont Kabel
