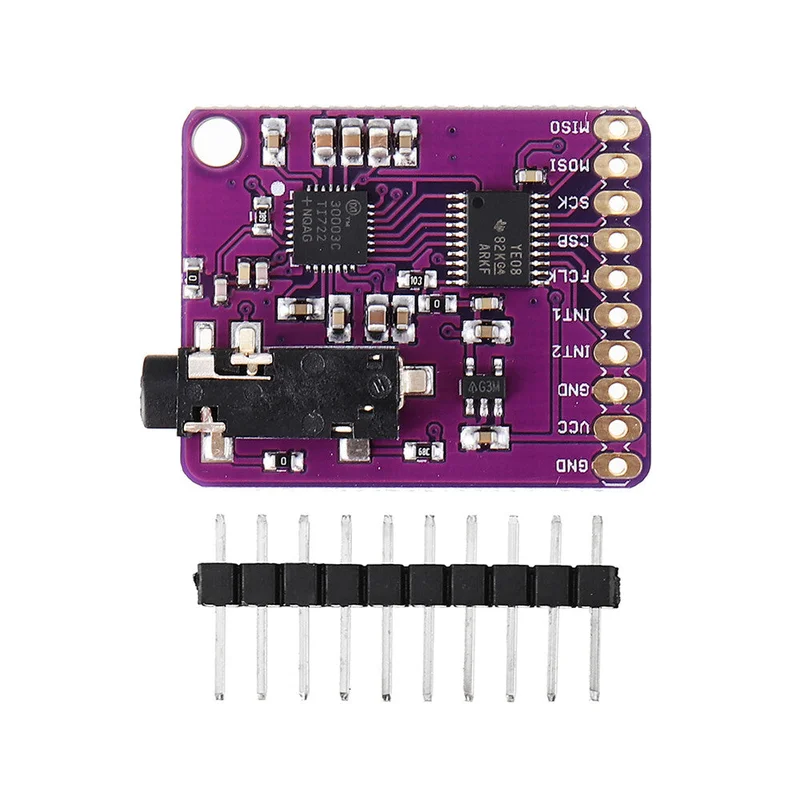

Max30003 enkelkanaals bio-elektrisch potentieel analoge voorzijde voor ECG RR-detectie-Kwaliteitsgarantie

Description

Omschrijving:De MAX30003 is een complete, biopotente, analoge front-end oplossing voor draagbare toepassingen. Het biedt hoge prestaties voor klinische en fitness-toepassingen, met een ultra-laag energieverbruik voor een lange levensduur van de biopotentiaalkanaal biedt ECG-golfvormen en kanaal heeft ESD-bescherming, EMI-filtering, interne lead biasing, DC leads-off detectie, ultra-low power leads-on detectie tijdens standby-modus en uitgebreide kalibratiespanningen voor ingebouwde zelftest. Soft power-up-sequencing zorgt ervoor dat er geen grote transiënten in de elektroden worden geïnjecteerd.Het kanaal heeft ook een hoge ingangsimpedantie, lage ruis, hoge CMRR, programmeerbare versterking, verschillende laagdoorlaat- en hoogdoorlaatfilteropties en een analoog-naar-digitaalomzetter met hoge kanaal is DC-gekoppeld, kan grote elektrodespanningverschuivingen aan en heeft een snelle herstelmodus om snel te herstellen van overdrive-omstandigheden, zoals defibrillatie en MAX30003 is beschikbaar in een 28-pins TQFN en 30-bump wafer-level package (WLP), die werken bij een commercieel temperatuurbereik van 0 °C tot +70 °:● Monitoren met één lijn voor aritmiedetectie● Draadloze patches voor monitoring thuis of in het ziekenhuis● Borstband hartslagmonitors voor fitnesstoepassingen● Bioverificatie en ECG-on-demand-toepassingen

Voordelen en functies:● Klinische ECG AFE met hoge resolutie dataconverter● 15,5 bits effectieve resolutie met 5μVP-P ruis● Betere dry-starts dankzij verbeterde real-world CMRR en hoge ingangsimpedantie● Volledig differentiële inputstructuur met CMRR > 100dB● Biedt betere common-modus naar differentiële modus omzetting door hoge invoer-impedantie● Hoge ingangsimpedantie > 500MΩ voor extreem lage common-to-differentiële modus omzetting● Minimale signaalverzwakking bij de ingang tijdens de droge start door hoge elektrode-impedantie● Hoog DC-offsetbereik van ± 650mV (1,8V, typ). Geschikt voor een grote verscheidenheid aan elektroden● Hoog AC dynamisch bereik van 65mVP-P voorkomt verzadiging van de AFE in aanwezigheid van beweging of directe elektrode-hits● Langere batterijduur in vergelijking met concurrerende oplossingen● 85μW bij 1.1V voedingsspanning● Leads-On Interrupt functie maakt het mogelijk om de microcontroller in diepe slaapstand te houden totdat een geldige leadconditie wordt gedetecteerd● Lead-On Detect Current: 0.7μA (typ)● Ingebouwde hartslagdetectie met interruptfunctie elimineert de noodzaak om HR-algoritme op de controller uit te voeren● Robuuste RR-detectie in een omgeving met hoge beweging bij extreem lage stroom● Configureerbare onderbrekingen maken het mogelijk om de microcontroller alleen bij elke hartslag te activeren om het algehele systeemvermogen te verminderen● Hoge nauwkeurigheid zorgt voor meer fysiologische gegevensextracties● 32-Word FIFO stelt de microcontroller in staat om elke 256ms te activeren met volledige ECG-acquisitie● Snelle SPI-interface● Uitschakelstroom van 0,5μA (typ)

Pakket bestaat uit:

1 x MAX30003
