Description
Beschrijving:M5Core2 is het kernapparaat van de tweede generatie in de M5Stack-ontwikkelingskitserie, met verbeterde functies ten opzichte van de oorspronkelijke generatie. De MCU is een ESP32 model D0WDQ6-V3 en beschikt over dual core Xtensa® 32-bit 240MHz LX6-processors. WiFi en Bluetooth zijn standaard inbegrepen, evenals 16 MB Flash en 8 MB PSRAM. Het apparaat heeft een USB TYPE-C-interface voor opladen, programma-overdracht en seriële communicatie, een 2,0-inch capacitief touchscreen en een ingebouwde vibratiemotor.M5Core2 heeft ook een ingebouwde RTC-module voor nauwkeurige timing. De stroomvoorziening wordt beheerd door een AXP192-energiebeheerchip, die het stroomverbruik effectief regelt. Een groene LED-stroomindicator geeft het batterijniveau aan. De batterijcapaciteit is verhoogd naar 390 mAh, wat zorgt voor een langere gebruiksduur dan het vorige apparaat behoudt de SD-kaartsleuf en luidsprekers. Voor een betere geluidskwaliteit is er een I2S digitale audio-interface eindversterkerchip om signaalvervorming te minimaliseren. Er zijn onafhankelijke stroom- en resetknoppen aan de zijkanten van de drie iconen op het scherm zijn capacitieve knoppen die programmeerbaar zijn. Aan de achterkant van de basis bevindt zich een kleine uitbreidingskaart met een 6-assige IMU-sensor en een microfoon. Ondersteunde ontwikkelingsplatforms en programmeertalen zijn Arduino, UIFlow (met behulp van Blockly en MicroPython). Ongeacht uw ontwikkelings- en programmeervaardigheden, M5Stack helpt u uw ideeën te realiseren.
Inschakelen / uitschakelen:Inschakelen: klik op de aan/uit-knopUitschakelen: houd de aan/uit-knop 6 seconden ingedruktOpnieuw opstarten: klik op de RST-knop onderaan
Functies:
- Op ESP32 gebaseerde, ingebouwde Bluetooth en WiFi
- 16MB Flash, 8MB PSRAM
- Ingebouwde luidspreker, stroomindicator, vibratiemotor, RTC, I2S-versterker, capacitief touchscreen, aan/uit-knop, resetknop
- TF-kaartsleuf (maximaal 16GB)
- Ingebouwde lithiumbatterij met energiebeheerchip
- Onafhankelijke 6-assige IMU en PDM-microfoon
- M-Bus-aansluiting en pennen
- Ondersteunde platforms: UIFlow, MicroPython, Arduino

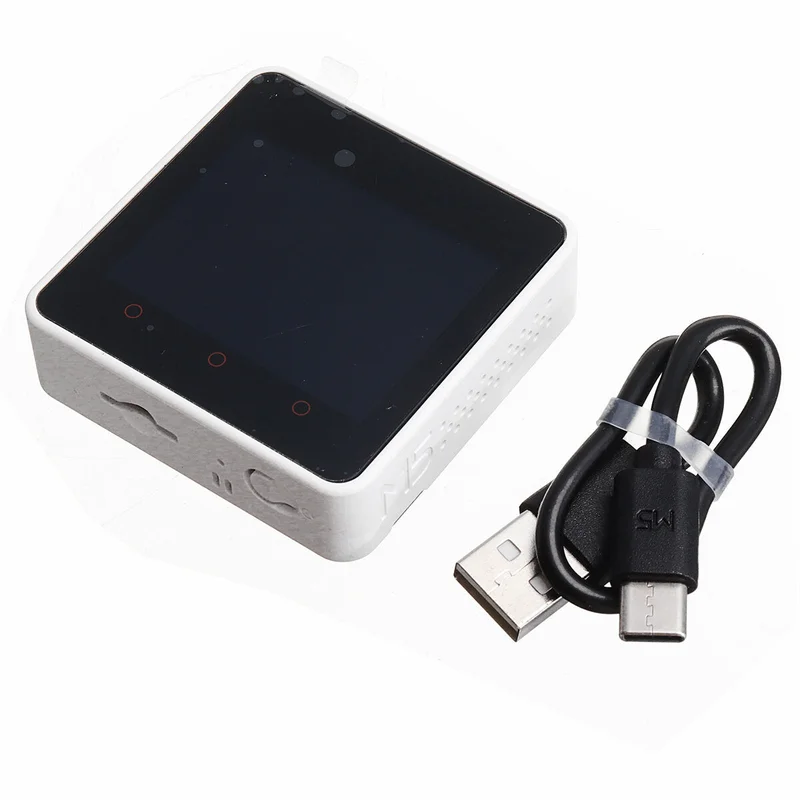

Pakket Inbegrepen:1x M5Stack Core21x Type-C USB (20 cm)
Specificatie:
| ESP32-D0WD-V3 | 240 MHz dual core, 600 DMIPS, 520 KB SRAM, WiFi, dual mode Bluetooth |
| Flash | 16MB |
| PSRAM | 8MB |
| Ingangsspanning | 5V @ 500mA |
| Koppelingen | TypeC x 1, GROVE (I2C+I/O+UART) x 1 |
| IPS LCD-scherm | 2,0″ @ 320 * 240 ILI9342C |
| Touchscreen | FT6336U |
| Spreker | 1W-0928 |
| LED | Groene stroomindicatielampje |
| Knoppen | Aan/uit-knop, RST-knop, Virtuele schermknoppen * 3 |
| Trillingsherinnering | Trillingsmotor |
| MIC | SPM1423 |
| I2S eindversterker | NS4168 |
| 6-assige IMU | MPU6886 |
| RTC | BM8563 |
| PMU | AXP192 |
| USB-chip | CP2104 |
| DC-DC-boost | SY7088 |
| TF-kaartsleuf | Maximaal 16GB |
| Lithium batterij | 390 mAh bij 3,7 V |
| Antenne | 2.4G 3D-antenne |
| Bedrijfstemperatuur | 0 °C tot 40 °C |
| Netto gewicht | 52g |
| Bruto gewicht | 70g |
| Productgrootte | 54 x 54 x 16mm |
| Pakketgrootte | 75 x 60 x 20mm |
| Materiaal behuizing | Kunststof (PC) |
EasyLoader:EasyLoader is een eenvoudig en snel programma om te schrijven, met een ingebouwd programma gerelateerd aan het product. Het kan eenvoudig naar de hoofdcontroller worden overgebracht om een reeks functiecontroles uit te voeren. Installeer de bijbehorende driver volgens het apparaattype. M5Core hostKlik hier voor de zelfstudie van de CP210X-driver, M5StickC/V/T/ATOM-serie kan zonder driver worden gebruikt.
PinMap:
LCD & TF-kaartLCD: 320×240, TF-kaart maximale grootte 16GB
