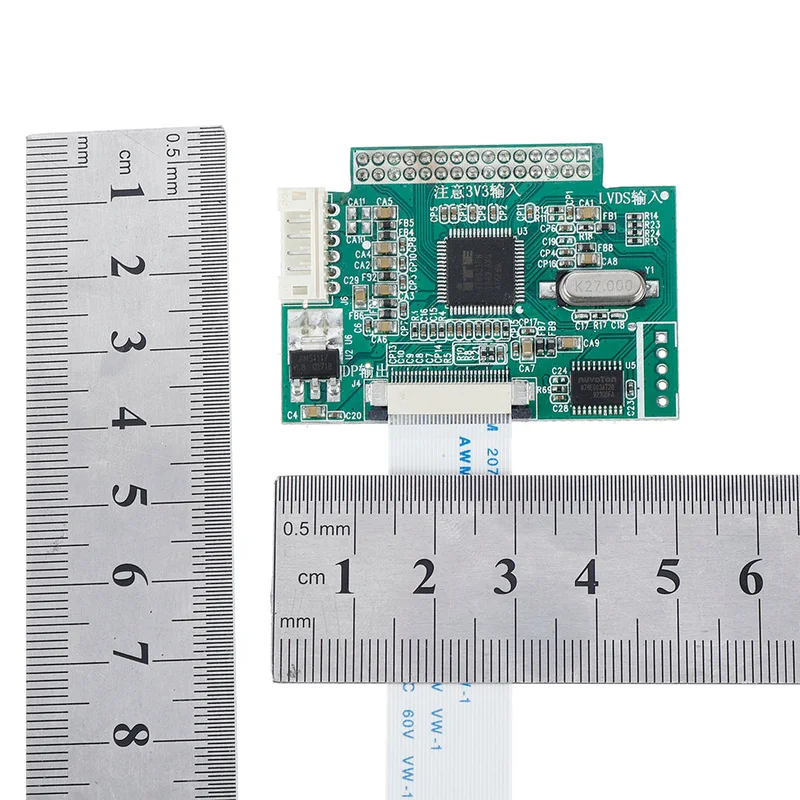

LVDS naar EDP universele driver board-Kwaliteitsgarantie

Description

Voorzien van:

• Ondersteuning voor 1/2/4 rijstrook EDP-1366 * 768/1920 * 1080
• EDP-signaaluitgang I-PEX 20455-30PIN
• LVDS-ingang: DuPont 30P 2.0 pitch
• Geen kortsluiting met pinnen, standaardresolutie: 1920 * 1080, 1920 * 1200
• Met kortsluiting R16 weerstand: 1366 * 768, 1280 * 800, 1440 * 900, 1680 * 1050, 1600 * 900
• R15-kortsluiting is verbonden met 1-lane EDP LCD-scherm
• R16-kortsluiting is verbonden met 4-baans EDP LCD-scherm
• R15, R16 open circuit is verbonden met 2-baans EDP LCD-scherm

Notitie:

• De jumper op de LVDS-stuurkaart moet naar de 3.3V-positie springen om te voorkomen dat de EDP-adapterkaart verbrandt.
• Als de achtergrondverlichting niet helder is, kunt u de ADJ-ENA-pin kortsluiten.

Gedeeltelijk toepasbare EDP-modellen (onvolledige lijst):

• B116XAN02.0_1LANE
• B113HAN03_0_HW-1A
• B140RW01 V2
• B140XTN02.4 (0A) _1LANE
• B140XW01_V4
• B156HAN01.1 (0A) _2LANE
• B173RTN01.1LANE
• CLAA133UA03_CW
• HN133WU1-100
• HV121WX5-121
• LP156WF1-TPB1
• LP156WF4-SPB1
• LTN141AT05 10A
• N116HSE-EA1
• N116HSG-WJ1
• N133HSE-EA1
• N140B6 D11
• VV13F009G10

Pakket bestaat uit:

• 1 x adapterkaart
• 1 x kabel
• 1 x gebruikershandleiding
