Description
Omschrijving:

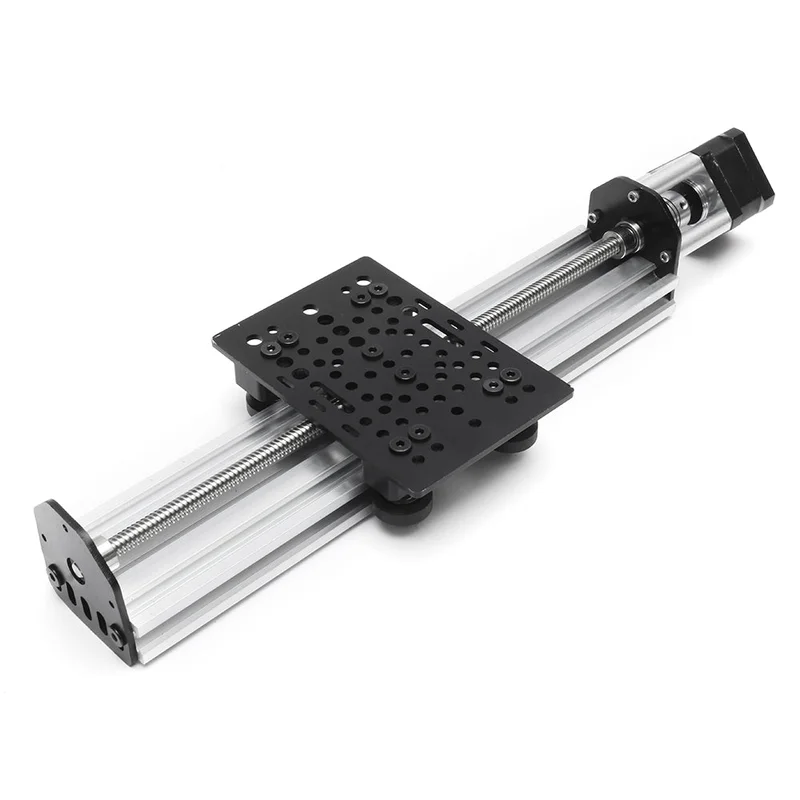

Deze lineaire geleidingsset is ontworpen voor diverse toepassingen, waaronder 3D-printers, monitorapparatuur, medische machines, textielmachines, verpakkingsmachines, toneelverlichting, lasergraveren en automatiseringsapparatuur.
Specificaties:
Model: HPV1Breedte of diameter van de gids: 2060 mm
Effectieve beweging: 100/150/200/250/300/350/400/500 mm
Motor: 17HS3401S stappenmotorMotorleidingen: 1 m
Totale lengte = effectieve slag + 204 mm
17HS3401-S Motor:
| Model | 17HS3401-S |
| Type | Hybride |
| Fase | 2 |
| Stap hoek | 1.8 ° |
| Motor grootte | 42 x 34 mm |
| Schacht | D-as 21 x Ф5 mm |
| Uitgangsmanier | 4-polige stekkerlijn |
| Motorleidingen | Dupontlijn (1 m) |
| Adapteraandrijving | Tweefasige stapaandrijving |
| Toepassingen | 3D-printers, beeldschermapparatuur, medische machines, textielmachines, verpakkingsmachines, toneelverlichting, lasergravure, automatiseringsapparatuur, niet-standaard apparatuur, plaatsingsmachines, enz. |
Elektrische specificaties:
| Modelnr. | Stap Hoek |
Motor Lengte |
Beoordeeld Stroom |
Weerstand Fase |
Inductie Fase |
Holding torque |
Klink torque |
Inertie van Rotor |
Lood |
| (°) | (L) mm | (A) | (Ω) | (mH) | () | () | (g.cm²) | (Nee.) | |
| 17HS3401-S | 1.8 | 34 | 1.3 | 2.4 | 2.8 | 28 | 1.6 | 34 | 4 |
Algemene specificaties:
| Precisie hoekstap | ± 5% (volledige stap, geen lading) |
| Weerstand nauwkeurigheid | ± 10% |
| Precisie-inductie | ± 20% |
| Temperatuurstijging | Max 80 °C (nominale stroom, 2 fase ingeschakeld) |
| Omgevingstemperatuur | (-20 °C) – (+50 °C) |
| Isolatieweerstand | Min 100 MΩ, 500 VDC |
| Isolatieforce | 500 VAC gedurende een minuut |
Pakket inbegrepen:
1 x HPV1 V lineaire actuatorset1 x Motorleidingen (1 m)
