Description
Beschrijving:

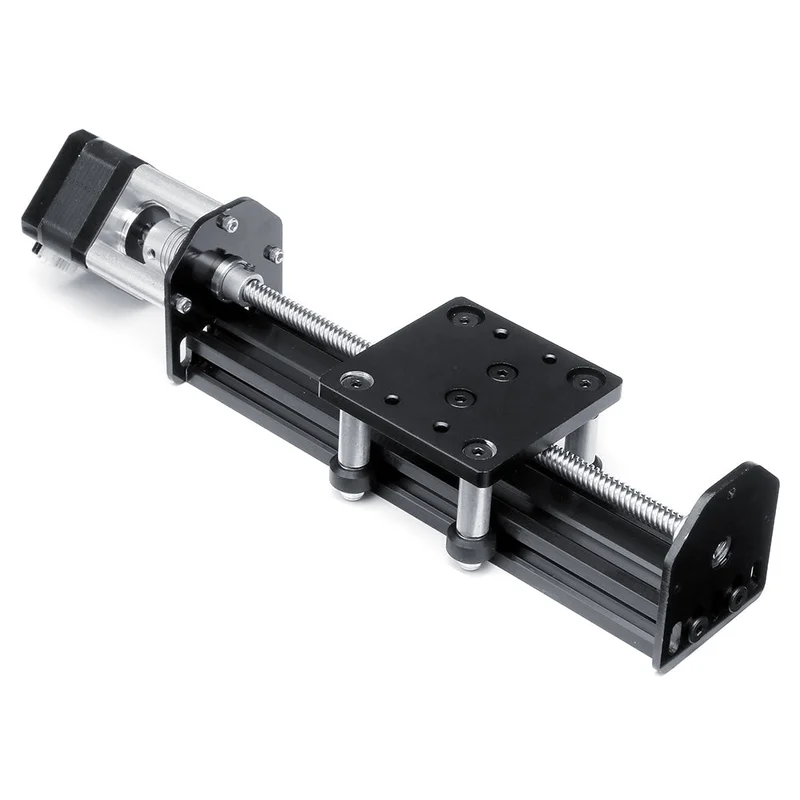

Lineaire geleider set met mini V lineaire actuator van 100-500mm en stappenmotor
Specificaties:
Model: HPV4Breedte of diameter van de geleider: 2040
Effectieve reis: 100/150/200/250/300/350/400/500mm
Motor: 17HS3401S stappenmotorMotorleidingen: 30cm
Totale lengte = Effectieve slag + 170MM
Toepassingen:
3D-printers, monitorapparatuur, medische machines, textielmachines, verpakkingsmachines, podiumverlichting, lasergraveren, automatiseringsapparatuur, niet-standaard apparatuur, plaatsmachines, enz.
17HS3401-S Motor:
| Model | 17HS3401-S |
| Type | Hybride |
| Fase | 2 |
| Staphoek | 1.8° |
| Motorformaat | 42 x 34mm |
| As | “D” as 21 x Ф5mm |
| Uitgangsweg | “4” pluglijn |
| Motorleidingen | Dupont lijn (1M) |
| Aansluitdrive | Tweefasige stappenmotor driver |
| Toepassingen | 3D-printers, monitorapparatuur, medische machines, textielmachines, verpakkingsmachines, podiumverlichting, lasergraveren, automatiseringsapparatuur, niet-standaard apparatuur, plaatsmachines, enz. |
Elektrische specificaties:
| Modelnummer | Stap hoek |
Motor lengte |
Geclassificeerde stroom |
Weerstand fase |
Inductantie fase |
Vast koppel |
Detent koppel |
Inertie van rotor |
Leiding |
| (°) | (L)mm | (A) | (Ω) | (mH) | () | () | (G. cm²) | (No.) | |
| 17HS3401-S | 1.8 | 34 | 1.3 | 2.4 | 2.8 | 28 | 1.6 | 34 | 4 |
Algemene specificaties:
| Precisie staphoek | ±5% (volledige stap, zonder belasting) |
| Weerstandsaccuraatheid | ±10% |
| Precisie inductantie | ±20% |
| Temperatuurstijging | Max 80°C (geclassificeerde stroom, 2 fasen aan) |
| Omgevings temperatuur | (-20°)-(+50°) |
| Isolatieweerstand | Min 100MΩ, 500VDC |
| Isolatiekracht | 500VAC gedurende een minuut |
Pakketinhoud:
1 x HPV4 MINI V lineaire actuator set1 x Motorleidingen (30cm)
Meer details:
