LCD timer relaismodule DC 6-30V cyclus timing uitstel schakelaar-Kwaliteitsgarantie

Description

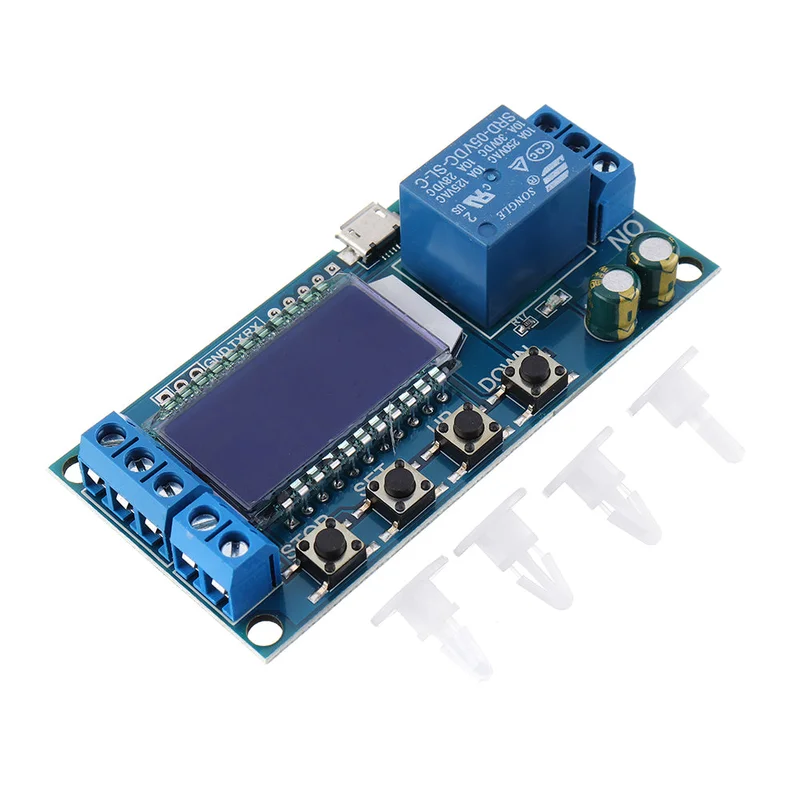

Beschrijving:Dit is een multifunctionele uitstel relaismodule. LCD-display, zeer duidelijk, eenvoudig te gebruiken en krachtig. Het kan breed worden toegepast in slimme huizen, industriële besturing, automatische irrigatie en binnenventilatie. Bescherming van :1. LCD-display2. Ondersteunt hoog en laag niveau3. Noodstopfunctie4. Slaapstand, wakker worden met elke knop5. Automatisch opslaan van parameters6. Ondersteunt UART-instelling7. Onafhankelijk van parameters8. Continu instelbaar van 0,01 seconden tot 9999 minuten9. Optocoupler-isolatie. Verbeterde storingsbestendigheidParameters:1. Productnaam: Uitstel relaismodule2. Productnummer: XY-LJ023. Werkspanning: DC 6V-30V of 5V Micro USB4. Besturingsstroom: 10A (max)5. Ruststroom: 15mA6. Werkstroom: 50mA7. Werktemperatuur: -40~85℃8. Geschikt voor batterij: Opslagbatterij, lithiumbatterij9. Signaalbron: Hoog niveau (3,0V~24V), Laag niveau (0,0V~0,2V), schakelbesturing (passieve schakelaar)10. Omgekeerde bescherming: Ja11. Fysieke afmetingen: 80*38*2,1mmWerkmodus:P1: Relais blijft AAN voor tijd OP na ontvangst van signaal en schakelt dan UIT; Het ingangs-signaal is ongeldig als er tijdens de vertragingstijd OP opnieuw een signaal wordt ontvangen.P2: Relais blijft AAN voor tijd OP na ontvangst van signaal en schakelt dan UIT; Module start opnieuw met vertraging als er tijdens de vertragingstijd OP opnieuw een signaal wordt ontvangen.P3: Relais blijft AAN voor tijd OP na ontvangst van signaal en schakelt dan UIT; Module reset en stopt met timen als er tijdens de vertragingstijd OP opnieuw een signaal wordt ontvangen.P4: Relais blijft UIT voor tijd CL na ontvangst van signaal en schakelt dan AAN voor tijd OP en schakelt dan UIT.P5: Relais blijft AAN voor tijd OP na ontvangst van signaal en schakelt dan UIT voor tijd CL en herhaalt de bovenstaande actie. Module reset en stopt met timen en relais schakelt UIT als er tijdens de herhalingen opnieuw een signaal wordt ontvangen. Het aantal cycli (LOP) kan worden ingesteld.P6: Relais blijft AAN voor tijd OP na inschakelen zonder signaal en schakelt dan UIT voor tijd CL en herhaalt de bovenstaande actie. Het aantal cycli (LOP) kan worden ingesteld.P7: Signaal vasthoudfunctie. Reset de vertragingstijd en relais blijft AAN als er continu een signaal wordt ontvangen. Relais schakelt UIT wanneer het signaal verdwijnt. Reset de vertragingstijd bij ontvangst van een signaal tijdens het :Continu instelbaar van 0,01 seconden tot 9999 de instellingen in wanneer je kort op de knop ‘STOP’ drukt in de OP / CL parameter wijzigingsinterface (knipperend) om het tijdsbereik te op de positie waar de decimaal verschuift wanneer de knop wordt ‘XXXX’. Geen decimaal, het tijdsbereik is 1 seconde ~ 9999 ‘XXX.X’. De decimaal is de voorlaatste, tijdsbereik is 0,1 seconde tot 999,9 ”. De decimaal is de derde van achteren, tijdsbereik is 0,01 seconde tot 99,99 ‘X.X.X.X’. De decimaal is volledig verlicht, tijdsbereik is 1 minuut tot 9999 , als je OP wilt instellen op 3,2 seconden, verschuif je de decimaal naar de voorlaatste positie, LCD toont ‘003.2’.Parameterbeschrijving:OP: AAN-tijdCL: UIT-tijdLOP: Aantal cycli. Bereik is 1-9999. ‘—-‘ betekent onbeperkte instellen:Lang indrukken: houd de knop meer dan 3 seconden ingedrukt.1. Voer het menu voor het instellen van parameters in door de knop ‘SET’ lang in te drukken.2. Werkmodus knippert eerst om de werkmodus in te stellen. Druk kort op de UP/DOWN-knop om de werkmodus in te stellen.3. Druk kort op de SET-knop om de werkmodus te selecteren en in te voeren in de systeemparameterinstellingen.4. In de interface voor systeemparameterinstellingen, druk kort op de ‘SET’-knop om de systeemparameters te wijzigen, druk kort/lang op de UP/DOWN-knop om de waarde te wijzigen;Opmerking:Kort drukken op ‘SET’ is ongeldig in modus P1, P2, P3, de instellingeninterface in wanneer je kort op de knop ‘STOP’ drukt in de OP/CL parameter wijzigingsinterface (knipperend) om het tijdsbereik (1s/0.1s/0.01s/1min) te de parameterinstellingen op en verlaat de instellingeninterface wanneer je de ‘SET’-knop lang indrukt nadat alle parameters zijn -communicatie en parameterinstellingen:Het systeem ondersteunt UART-gegevensupload en parameterinstelfuncties (TTL-niveau);UART: 9600, 8, 1
