Description

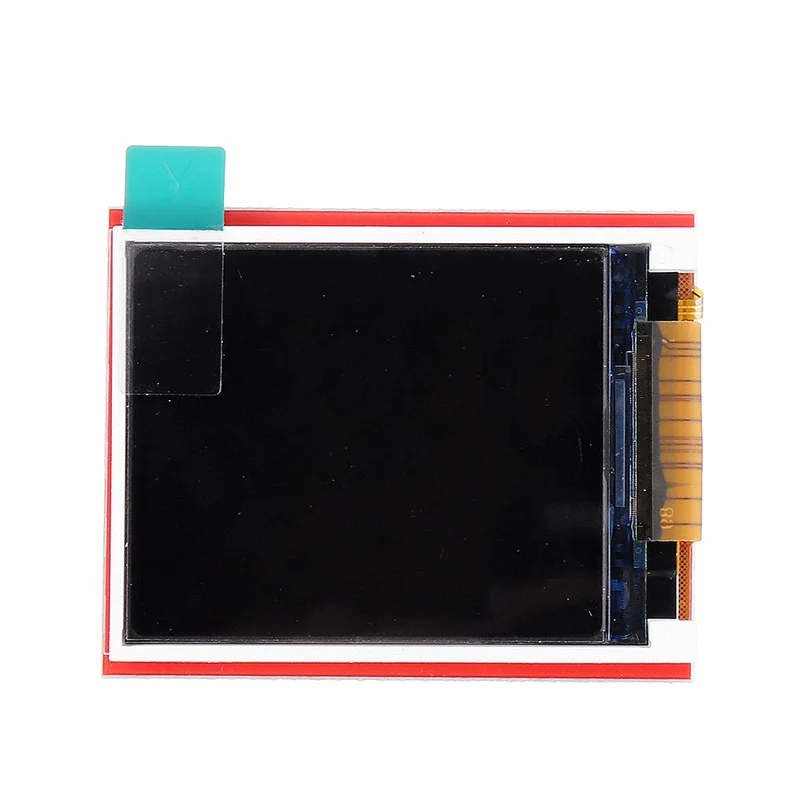

nulVoorzieningen:Dit LCD-scherm biedt uw OpenMV camera de mogelijkheid om beelden weer te geven terwijl deze niet op een computer is aangesloten. Het beschikt over een 1,8″ 128×160 16-bpp (RGB565) TFT LCD-scherm met instelbare achtergrondverlichting. De firmware van uw OpenMV camera ondersteunt het besturen van het LCD-scherm via de :Dit LCD-scherm is ideaal voor robottoepassingen waarbij u uw OpenMV camera in het veld moet debuggen, zoals bij een lijnvolgrobot. U kunt het LCD-scherm gebruiken om de framebuffer weer te geven nadat u markeringen op een afbeelding hebt overschreden en getekend.
| Schermtype | 1.8″ TFT LCD |
| Horizontale resolutie | 128 pixels (28,03 mm) |
| Pixelafstand 0,18 mm | |
| Verticale resolutie | 160 pixels (35,04 mm) |
| Pixelafstand 0,18 mm | |
| Kleuren weergeven | 64K 16-bit RGB565 |
| Gewicht | 13g |
| Lengte | 48mm |
| Breedte | 38mm |
| Hoogte | 13mm |
| Energieverbruik | |
| Achtergrondverlichting niet actief | <1mA @ 3,3V (> 100mA met camera) |
| Achtergrondverlichting inactief aan | 30 mA @ 3,3 V (130 mA met camera) |
| Actieve achtergrondverlichting uit | 10 mA bij 3,3 V (150 mA met camera) |
| Actieve achtergrondverlichting aan | 40 mA bij 3,3 V (180 mA met camera) |
| Temperatuurbereik | |
| Opslag | -30 °C tot 80 °C |
| Werkend | -20 °C tot 70 °C |
Schema & datasheets:Gegevensblad LCD Shield (.pdf)LCD Shield Schema (.pdf)Eagle Schematische voorstelling (.sch)Eagle Bord (.brd)Gegevensblad weergeven: JD-T18003-T01 (.pdf)Display Driver Datasheet: ST7735R (.pdf)
Pakket bestaat uit:
1 x LCD-scherm
(De OpenMV camera is niet inbegrepen)
