LCD RGB 16×2 toetsenbord met buzzer en display-Kwaliteitsgarantie

Description

Voorzien van:

Dit is een 16×2 karakter LCD-scherm met een opvallend verschil: de achtergrondverlichting is een RGB-led. Dit betekent dat u de achtergrondverlichting in elke gewenste kleur kunt aanpassen door de drie niveaus van de achtergrondverlichting te regelen. Dit is zeer handig om omgevingsinformatie weer te geven.

Helaas hebben deze LCD’s behoorlijk wat digitale pinnen nodig: 6 voor de bediening van het LCD en mogelijk nog 3 voor de RGB-achtergrondverlichting, wat in totaal 9 pinnen vereist. Dit is de helft van de beschikbare pinnen op een klassieke Arduino!

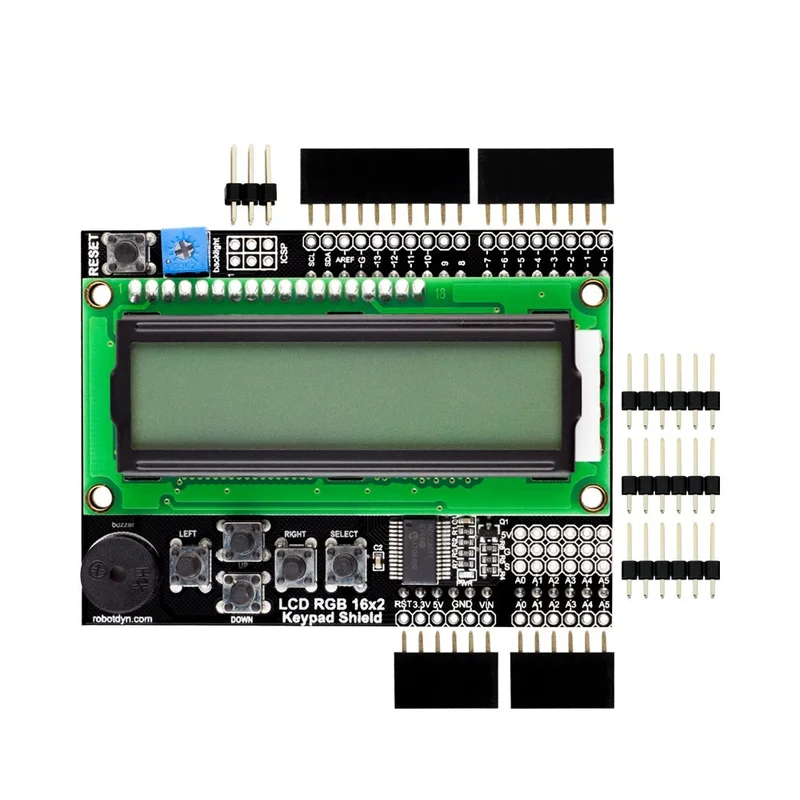

Daarom hebben we een LCD-schild ontwikkeld waarmee je een 16×2 karakter LCD, maximaal 3 achtergrondverlichtingpinnen en 5 toetsenbordpinnen kunt bedienen met alleen de I2C-bus op de Arduino. Voor de verbinding met de I2C-bus gebruiken we de I/O-uitbreiding MCP23017. De achtergrondverlichting wordt aangestuurd via pin D9.

Daarnaast hebben we een zoemer toegevoegd voor een meer interactieve interface. Hiermee kunt u naast tekstinformatie ook geluidssignalen genereren. De zoemer is aangesloten op pin D2.

Het schild maakt gebruik van de I/O-pinnen D2, D9, SDA en SCL. Alle andere pinnen zijn vrij te gebruiken.

Dit schild is ontworpen voor ‘klassieke’ Arduinos zoals de Uno, Duemilanove, Diecimilla, enzovoort, en gebruikt de I2C-pinnen op Analog 4 en Analog 5.

Het werkt ook perfect met Arduino Mega R3’s. Voor gebruik met de Mega R3 moet u de snijlijn naar A4 en A5 aan de onderkant afsnijden.

De 5 bedieningsknoppen hebben een hoogte van 10 mm en zijn gelijk aan de hoogte van het scherm, wat handig is als u uw project in een behuizing plaatst.

De set bevat ook vrouwelijke pin-headers voor het aansluiten van externe modules op het schild. Deze pin-headers zijn niet gesoldeerd, wat handig is voor het plaatsen van uw project in een doos.

Voor de Arduino IDE, gebruik de bibliotheek: RGBLCDShield.

Pakket bestaat uit:

• 1 x bord
