Joystick module met mega328p I2C/Grove connector, compatibel met X/Y-as en knop-Kwaliteitsgarantie

Description

Beschrijving:

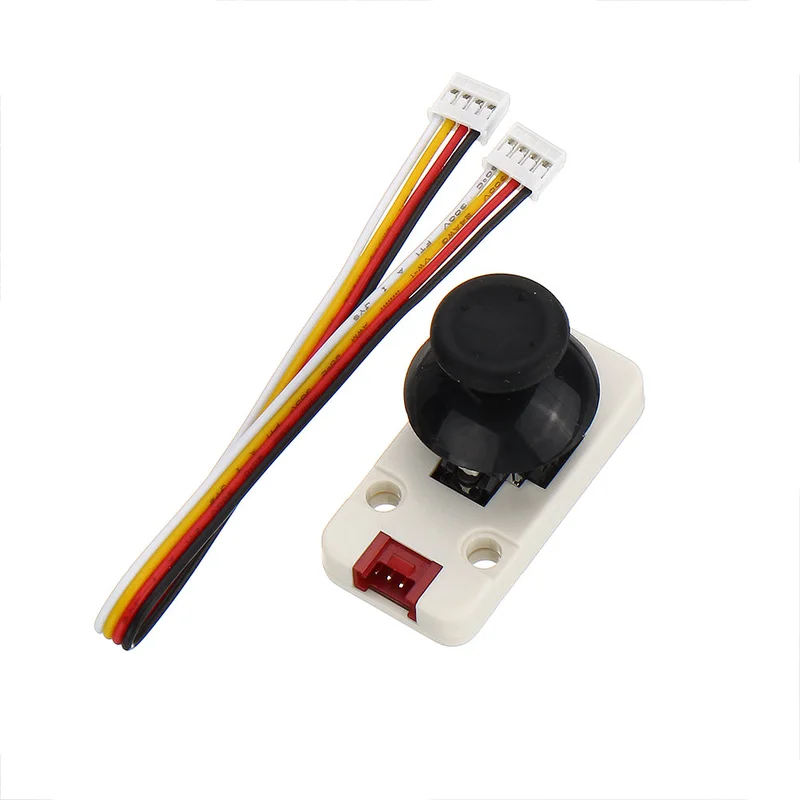

Joystickmodule met twee potentiometers voor X- en Y-as beweging. Dit apparaat lijkt op de analoge joystick van PS2-controllers en kan 2D-bewegingen aansturen. Daarnaast beschikt het over een drukknop voor extra functionaliteit, waardoor het in staat is om XY-bewegingssignalen en Z-bewegingen te genereren.

De X-as is verbonden met pin A0, de Y-as met pin A1 en de Z-as met pin A2 van de MEGA328. De communicatie met de M5Core gebeurt via de GROVE A-interface met een I2C-adres van 0x52, waarmee je bewegingsinformatie kunt verkrijgen.

Producteigenschappen:

• Uitgangswaarde van X en Y: 10 ~ 250
• Uitgangswaarde van Z: (0: vrijgegeven; 1: ingedrukt)
• Software ontwikkelingsplatform: UIFlow (Blockly, Python)
• Twee LEGO-compatibele gaten
• Afmetingen: 48,2 mm x 24,2 mm x 22,5 mm
• Gewicht: 11,4 g

Pakket inbegrepen:

• 1x Joystick-eenheid
• 1x Grove kabel

Toepassing:

• Gamecontroller
• Afstandsbediening voor robots

Gerelateerde link:

• Officiële video
• Forum

EasyLoader:

1. EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Volg de stappen om te branden en de functionaliteit te verifiëren.

2. Dubbelklik na het downloaden om de applicatie uit te voeren, verbind het M5-apparaat met de computer, selecteer de poortparameters en klik op “Brandwond” om te starten. (Stel voor M5StickC de baudrate in op 750000 of 115200)

3. EasyLoader is momenteel alleen geschikt voor Windows. Installeer het CP210X-stuurprogramma voordat je M5Core installeert.

Voorbeeld:

1. Voor IDE:

De onderstaande code is onvolledig. Klikhiervoor de volledige code.

2. UIFlow:

Klikhiervoor de volledige code.

Schematisch:

PinMap:
