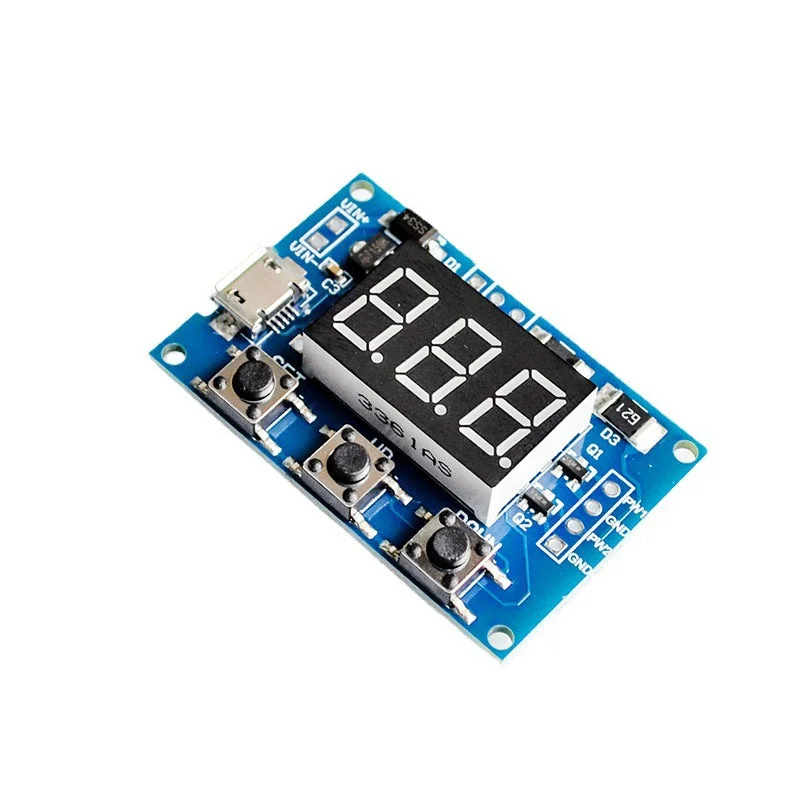

Instelbare PWM pulsfrequentie module-Kwaliteitsgarantie

Description

Beschrijving:De output, frequentie en duty cycle zijn afzonderlijk in te stellen;Frequentie is verdeeld in vier bereiken, met automatische schakeling: (geen decimale punt): de minimumeenheid is 1 Hz en het waardebereik is 1 Hz ~ 999 Hz;2. De minimale eenheid van (de komma is in de honderden plaats) is 0.01 kHz, en het waardebereik is 1.00 kHz ~ 9.99 kHz;(decimale punt in tientallen): de minimale eenheid is 0,1 kHz; waarde 10.0 kHz ~ 99.9 kHz (decimale punt in tientallen en honderden): minimale eenheid is 1 kHz; waarde 1 kHz ~ 150 kHzBijvoorbeeld, frequentieweergave: 100 betekent PWM output 100 Hz puls;1.01 betekent PWM output 1.01 kHz puls; 54.1 betekent PWM output 54.1 kHz puls;1.2.4 betekent PWM output 124 kHz puls;Waardebereik inschakelduur: 0~100%;Alle instellingsparameters worden opgeslagen na het uitschakelen.
Specificaties:Werkspanning: 3,3~30VFrequentiebereik: 1 Hz ~ 150 kHz; Frequentienauwkeurigheid: de nauwkeurigheid in elk bereik is ongeveer 2%Signaalbelastbaarheid: de uitgangsstroom kan rond de 5~30 mA liggenUitgangsamplitude: PWM amplitude is gelijk aan de voedingsspanningOmgevingstemperatuur: -20~+70℃Functies:1. LCD-display toont frequentie en duty cycle, zeer duidelijk, PWM output kanFrequentie en duty cycle afzonderlijk instellen;2. Breed frequentiebereik en hoge precisie3. Communicatie via seriële poortPakket bevat:1× PWM pulsfrequentie moduleParameter-instellingen
:De module heeft 4 onafhankelijke knoppen, die worden gebruikt om de frequentie en duty cycle in te stellen. Het ondersteunt kort indrukken (verhogen of verlagen met één eenheid) en lang indrukken (snel verhogen of verlagen). De parameters worden na het instellen automatisch opgeslagen en gaan niet verloren bij het uitschakelen.
Seriële poortcontrole:Communicatiestandaard: 9600 BPS, Databits: 8Stopbit: 1Controlecijfer: GEENStroomcontrole: GEEN1. Stel de frequentie van PWM in“F101”: Stel de frequentie in op 101 Hz (001~999)“F1.05”: stel de frequentie in op 1,05 kHz (1,00~9,99)“F10.5”: Stel de frequentie in op 10.5 kHz (10.0~99.9)“F1.0.5”: Stel de frequentie in op 105 kHz (1.0.0~1.5.0)2. Stel de duty cycle van PWM in“DXXX”: stel de werkcyclus van PWM in op XXX; (001~100)Bijvoorbeeld, D050, stel de PWM inschakelduur in op 50%3. Instelparameters lezenStuur “READ” string om de ingestelde parameters te lezen.Succesvolle terugkeer instellen: OMLAAG;Als de instelling mislukt, retourneert u: FALL.
