Beschrijving:

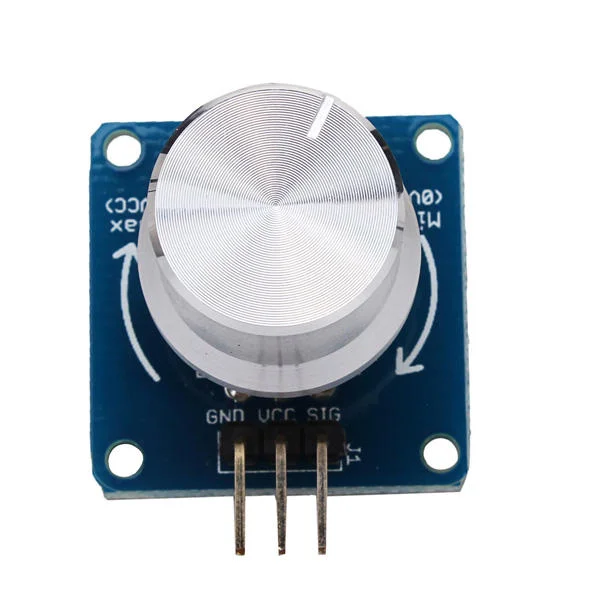

Deze roterende hoeksensor is gebaseerd op een 10k instelbare potentiometer. De output varieert van 0 tot VCC, afhankelijk van de rotatiehoek van de potentiometer. Dit maakt het een uitstekende keuze voor toepassingen zoals volumeregelaars en verlichtingsregelaars in doe-het-zelf-projecten. De module is compatibel met zowel 3,3 V als 5 V systemen.
Functies:
- Eenvoudig te gebruiken
- Interface voor elektronische bouwstenen
- Voeding van 3 tot 5,5 VDC
- 4 M2 schroefpositioneringsgaten voor eenvoudige installatie
Specificaties:
| Item | Minimum | Typische waarde | Maximaal | Eenheid |
| VCC | 3 | 5 | 5.5 | V |
| VOUT | 0 | Nvt | VCC | V |
| Draaihoek | 0 | Nvt | 280 | graden |
| Afmetingen | 24 x 29 x 27 | mm | ||
| Gewicht | 8 | g |
Aansluitingen:
- Besturingsinterface: GND naar aarde, VCC-voeding, SIG is de signaaluitgangspin.
- Knop potentiometer: 10K ohm lineaire verstelbare potentiometer met aluminium knopdop.
- Positioneringsgaten: 4 M2 schroeven positioneringsgaten met een diameter van 2,2 mm voor eenvoudige installatie.
Pakketinhoud:
- 1 x draaihoeksensor
