Omschrijving:

Deze I2S digitale versterkerplaat is speciaal ontworpen voor gebruik met Raspberry Pi. Het apparaat accepteert digitale audio via de I2S-interface, converteert deze naar een analoog uitgangssignaal en versterkt dit, waardoor een directe luidsprekeraansluiting mogelijk is. De module combineert een I2S D/A-omzetter met een audioversterker op één bord.

De compacte stereo versterkermodule is verrassend krachtig en levert tot 3,2 W bij 4Ω impedantie luidsprekers. De klasse D-versterker kan worden gevoed met een spanning van 2,7 V tot 5,5 V. Dankzij het hoge rendement van de versterker is deze module bijzonder geschikt voor mobiele en batterijgevoede projecten.

De I2S-audio-ingang ondersteunt niveaus van 3,3V en 5V. De versterking kan worden ingesteld op de volgende waarden: 3dB, 6dB, 9dB, 12dB en 15dB.

Standaard worden de stereosignalen (L + R) gemengd om een enkel uitgangssignaal te vormen. Dit gedrag kan worden aangepast met behulp van een weerstand, zodat alleen het linker- of rechterkanaal kan worden uitgevoerd.

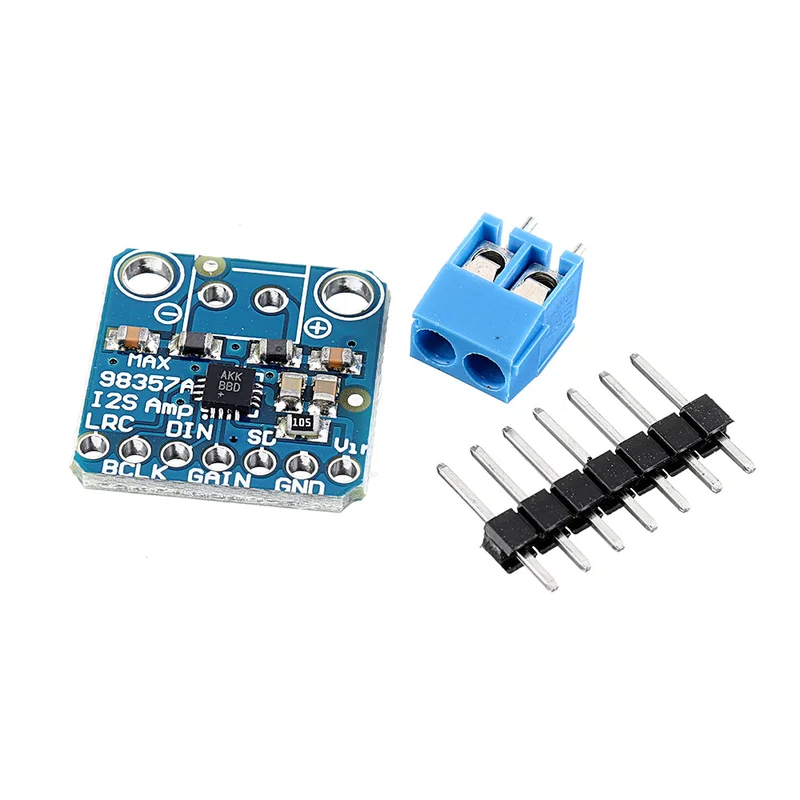

De module wordt volledig gemonteerd en getest geleverd. De levering omvat een pin-header en een 2-pins terminal, die u op aanvraag kunt solderen. Luidspreker, Raspberry Pi, T-Cobbler, leads en breadboard zijn niet inbegrepen.

Specificaties:

• 3,2 W-uitgang bij 10% THD, 4 Ω luidsprekerimpedantie en 5 V voeding
• Bedrijfsspanning van 2,7 – 5,5 V
• 77 dB PSRR op 1 kHz
• Selecteerbare versterkingen: 3 dB, 6 dB, 9 dB, 12 dB, 15 dB

Pakket bevat:

• 1 x Audioversterkermodule
