FPV-videozender en ontvanger set 1,2 GHz / 1,3 GHz 9CH-Kwaliteitsgarantie

Description

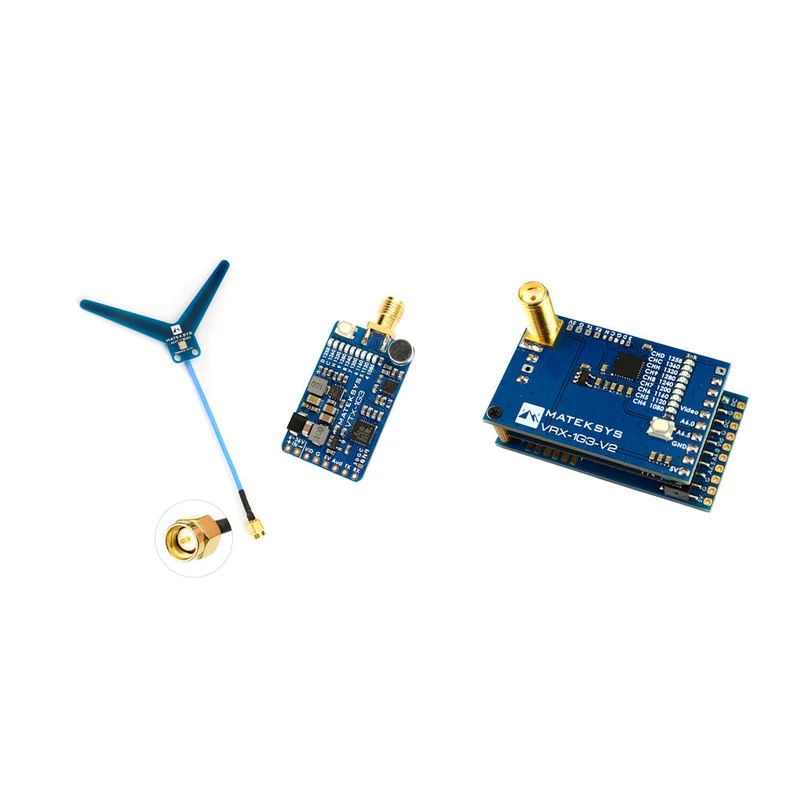

FPV-videozender en ontvanger set 1,2 GHz / 1,3 GHz 9CH

Omschrijving:

Model: VTX-1G3-9, VRX-1G3-V2

Artikel: FPV-zender met FPV-ontvanger

VTX-1G3-9 FPV-videozenderFuncties en specificaties

• 9CH INTL-versie (1080 MHz tot 1360 MHz)
• RF-uitgangsvermogen 28 dBm (630 MW)
• 6-36V DC IN (2-8S LiPo)
• Knopbediening en LED-indicatoren
• Ingebouwde AGC-microfoon
• Stroomverbruik: <2.5W
• Videoformaat: NTSC of PAL
• Audio-hulpdraaggolf: 6,5 MHz en 6,0 MHz
• RF-aansluiting: SMA
• Gewicht: 9 g (zonder antenne)
• Grootte: bord 36 * 21,5 mm

Pads

• + IN-: 6-36V DC-ingang met bescherming tegen omgekeerde polariteit
• VID: video-invoer
• G: Aarde
• 5V: ingebouwde regulatoruitgang, Max. 1.5A belasting op deze pad
• Aud: Audio 6,5 MHz-ingang, ingebouwde microfoon deelt deze rail.
• TX & RX: UART voor firmware-update

Instellingen

• Houd de knop 2 seconden ingedrukt om de frequentie-instelling te openen. Frequentie-LED knippert.
• Druk op de knop om de frequentie te selecteren.
• Wanneer de LED met een nieuwe frequentie knippert, is er geen RF-uitgang op deze frequentie.
• De nieuwe frequentie en uitgang worden ingeschakeld als er binnen 3 seconden geen knop wordt ingedrukt.

VRX-1G3-V2 Video-ontvanger Kenmerken en specificaties:

• Ontvangstfrequentie: 9CH (1080MHz tot 1360MHz)
• RX gevoeligheid: -95dBm
• Banddoorlaatfilter 950 MHz ~ 1450 MHz
• Dubbele invoeropties: 4 ~ 5V via pinnen of 6-30V via “DC” -pad op VRX-DK
• Knopbediening en LED-indicatoren
• VRX-DK ingangsspanning 6 ~ 30V (“DC” -pad)
• Uitgang VRX-DK-regelaar: 5V 2,5 A.
• Stroomverbruik: 0.3A @ 5V
• Videoformaat: NTSC of PAL
• Video-uitgangsimpedantie: 75Ω, Typ.
• Ingangsimpedantie: 50Ω, typ.
• RF-aansluiting: SMA
• 2,54 mm pinnen en PCB-grootte zijn compatibel met FS-module
• 5pins (5V, Gnd, A6.5, A6.0, Video) werken met FS dock
• Gewicht: 12 g (zonder dock), 19 g (met dock)
• Grootte: bord 43 * 27 mm

Instellingen

• Houd de knop 2 seconden ingedrukt om de frequentie-instelling te openen. Frequentie-LED knippert.
• Druk op de knop om de frequentie te selecteren.
• Wanneer de LED met een nieuwe frequentie knippert, is RF-invoer op deze frequentie ingeschakeld.
• De nieuwe frequentie wordt opgeslagen als er niet binnen 3 seconden op een knop wordt gedrukt.

Pakket inbegrepen

• 1x 1.2 / 1.3G Videozender VTX-1G3-9 (INTL-versie)
• 1x dipoolantenne SMA, middenfrequentie 1240MHz
• 1x 1.2 / 1.3G video-ontvanger VRX-1G3-V2
• 1x VRX-DK
• 1x dipoolantenne SMA, middenfrequentie 1240MHz
