Description

Wat is het?

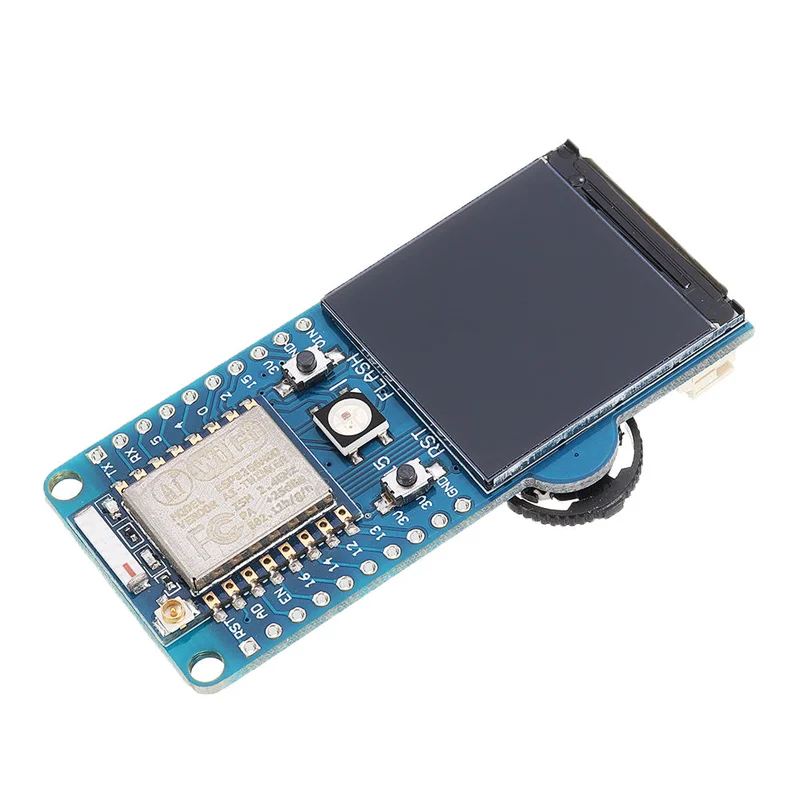

• Dit is een ontwikkeling bord met een ESP8266 en een TFT scherm.

GPIO’s en hardware-informatie:

• Display: ST7789 1.3″ scherm
• Display SDA (MOSI): GPIO 4
• Scherm SCL / SCK: GPIO 5
• Display DC: GPIO 0
• Display RST: GPIO 2
• Display Achtergrond-LED: GPIO 16 (Laag sluit BackGround)
• Resolutie: 240 * 240
• WS2812b LED: GPIO 15
• Knop omhoog: GPIO 12
• Knop omlaag: GPIO 13
• Knop selecteren: GPIO 14

Alle ESP8266 pinnen zijn beschikbaar.

Wat maakt het speciaal?

• ~ 120mA stroomverbruik
• Laagspanningsregelaar met lage uitval
• Alle uitbraken GPIO en 3.3V en 5V output
• 2 LED’s om de oplaadstatus van de batterij aan te geven (rood: opladen, groen: volledig)
• Bescherming tegen kortsluiting, overladen, over ontladen, temperatuur en achteruit

Tutorial:

1. Installeer de omgeving voor het bord.
2. Installeer de OLED-bibliotheek.
3. Installeer de NeoPixel-bibliotheek.
4. Upload het codevoorbeeld.

Pakket inbegrepen:1 x ESP8266 TFT LCD-kleurenscherm
