Description

Omschrijving:
Elektronische lineaire schaal encoder voor draaibankgereedschap, geschikt voor 2/3 asrooster CNC frezen met digitale uitlezing.
Resolutie: 1μm

Specificatie:
Technische specificaties1. Reis (meet) lengte: 0-1000 mm / 0-40 inch2. Totale lengte: reislengte + 142 mm (0-1142 mm)3. Plug: DB94. Resolutie: 0.001 mm (1μ)5. Ingangsspanning: 5V6. Raspspoed: 0,02 mm (50LP/min)
7. Kabellengte: 3 meter
8. Normale grootte: ongeveer 22 * 34 mm
9. Beschermingsklasse: IP54
10. Signaal: TTL

Signaalpinout
Pin 2 Zwart 0V
Pin 6 Groen A
Pin 7 Rood 5V
Pin 8 Wit B
Pin 9 Oranje Z

Voordelen van 1μ lineaire encoders
Stofdicht en IP54 waterdicht ontwerp
Hoogwaardige lagers, betrouwbaar en duurzaam1. Vermindert machinefoutpositiefouten door thermische uitzetting, vervorming van de aandrijfmechanica en steekproblemen.2. Hoge stabiliteit op lange termijn.3. Stevige constructie met hoge weerstand tegen trillingen.4. Fijne signaalperioden voor de hoogste interpolatie-nauwkeurigheid.5. Compact, lichtgewicht en eenvoudig te installeren.6. Duurzaam en betrouwbaar – functioneert goed, zelfs na jaren van gebruik.
7. Verzegelde of ingesloten lineaire ontwerpen beschikbaar.

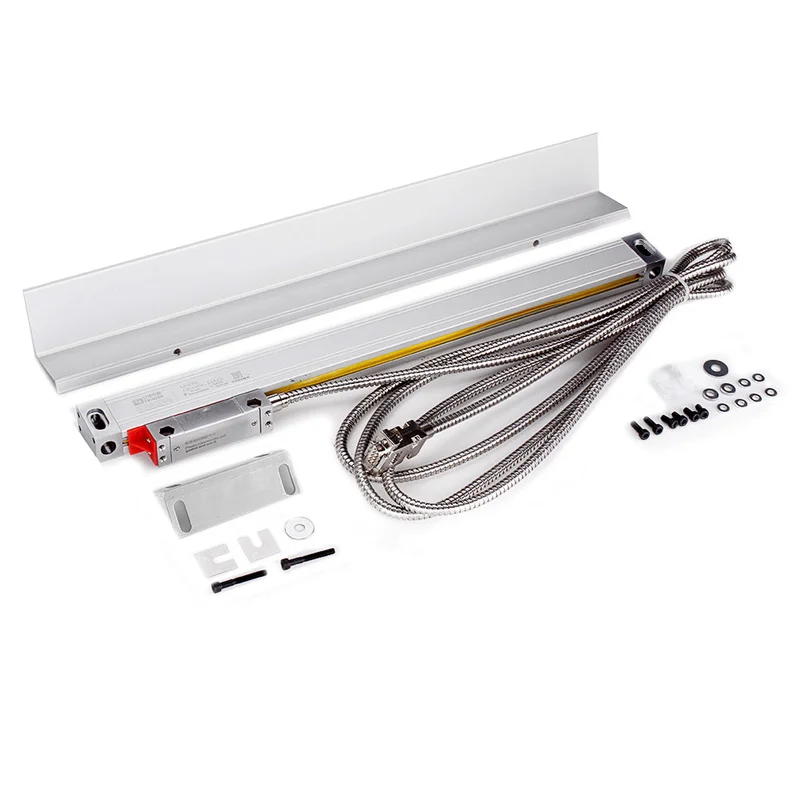

Pakket inbegrepen:
1 x lineaire schaal
1 x L plaat
1 x beugel
1 x zak met schroeven
