Eenvoudige spectrumanalysator met trackingbron V2.0-Kwaliteitsgarantie

Description

Specificaties:
Model: JTGP-1033 Eenvoudige Spectrumanalysator (met Trace Generator)Type: RF Frequentie Domein Analyse ToolInterface: USBVoeding: USBStandby-stroom: ≤100mAVeegstroom: ≤ 350mASweep-bandbreedte: 33 mHz – 4400 mHzOpen volgbron Uitgangsbandbreedte: 33 MHz – 3000 MHzSweepstap: ≥33-68,75 mHz / 125 Hz, 68,75-137,5 mHz / 250 Hz, 137,5-275 mHz / 500 Hz, 275-550 mHz / 1 kHz, 550 ~ 1100 mHz / 2 kHz, 1100 ~ 2200 mHz / 4 kHz, 2200 ~ 4400 mHz / 8 kHzSweepfrequentie: ≥800 spots / secondeSweep Dynamisch Logaritmisch Verhouding: > 50dBIngangsdetectie: 10 dBmSoftware aan computerzijde: NWT4.11.09 EditionCompatibele besturingssystemen: Windows XP, Windows 7 (32/64 bit), sommige versies van Windows 10Toepassing: Analyse van frequentie- en amplitudekarakteristieken in RF-circuits, nuttig voor R&D, foutopsporing en voor: Radiofanaten, studenten

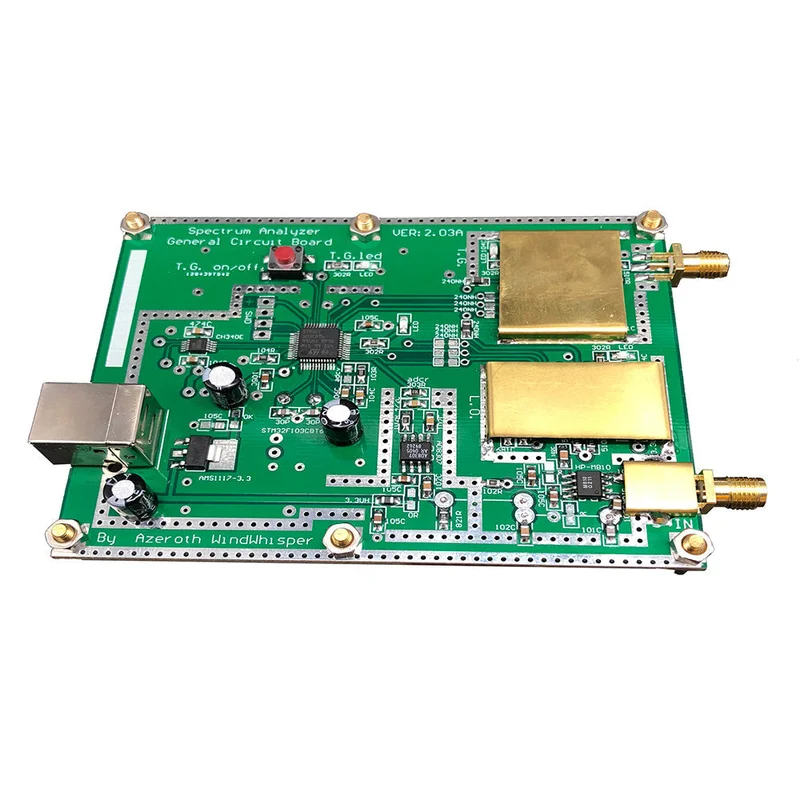

Opmerking:Dit product bevat twee hoogfrequente oscillatoren die elkaar kunnen storen bij gelijktijdig gebruik. Het wordt aanbevolen om een metalen behuizing te gebruiken om interferentie te :STM32F103: Een enkele chip computer met ingebouwde CAN 2.0-controller.ADF4351: VCO + PLL voor frequentiedeling van 35-2200 MHz.IAM81008: Mixerchip voor RF tot 5 GHz.AD8307: Logaritmische detectorversterker voor vermogensmeting.CH340G: USB naar TTL-chip voor :De spectrumanalysator detecteert frequenties door het gemeten signaal te mixen met een lokale oscillator, wat resulteert in een verschilfrequentie die kan worden :

1 x Eenvoudige spectrumanalysator
