Description

Dual Channel Motor Driver Module voor het aansturen van motoren

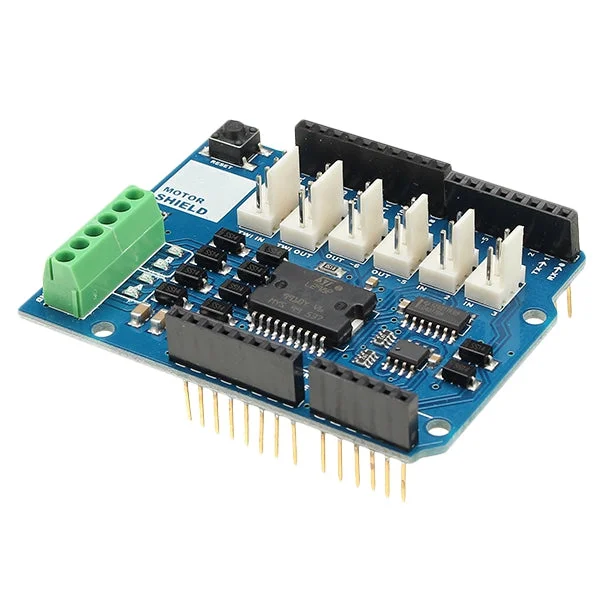

Dit motorschild is gebaseerd op de L298, een dubbele full-bridge driver die is ontworpen om inductieve belastingen zoals relais, elektromagneten, DC- en stappenmotoren aan te drijven. Hiermee kunt u twee DC-motoren aansturen met uw board, waarbij de snelheid en richting van elk onafhankelijk worden geregeld. U kunt ook de motorstroomabsorptie van elke motor meten. Het schild is compatibel met TINKERKIT, wat betekent dat u snel projecten kunt maken door TINKERKIT-modules aan te sluiten.

Specificaties:

• Werkspanning: 5V ~ 12V
• Motorcontroller: 765.630, geschikt voor 2 gelijkstroommotoren of 1 stappenmotor
• Maximale stroom: 2A per kanaal of 4A maximaal (met externe voeding)
• Huidige sensatie: 1,65V / A
• Gratis loopstop- en remfunctie

Voeding:

Het motorscherm moet worden aangedreven door een externe voeding. De L298 IC op het schild heeft twee aparte stroomverbindingen: één voor de logica en één voor de motorvoorziening. De vereiste motorstroom overschrijdt vaak de maximale USB-stroomclassificatie.

Externe voeding kan afkomstig zijn van een AC-naar-DC-adapter of batterij. De adapter kan worden aangesloten via een 2.1 mm center-positieve stekker of door de draden naar de Vin- en GND-schroefaansluitingen aan te sluiten, met inachtneming van de polariteiten.

Om mogelijke schade aan het bord te voorkomen, raden wij aan een externe voeding te gebruiken die een spanning tussen 7 en 12V biedt. De absolute grens voor de Vin bij de schroefklemmen is 18V.

Pinnen:

De pinnen zijn als volgt:

• Vin:Ingangsspanning naar de motor, aangesloten op de afscherming.
• GND:Grond op het schroefklem.

Het schild kan 2 ampère per kanaal leveren, voor een maximum van 4 ampère.

Ingang en uitgang:

Dit schild heeft twee afzonderlijke kanalen, A en B, die elk 4 pinnen gebruiken om de motor aan te drijven of te detecteren. U kunt elk kanaal afzonderlijk gebruiken voor twee DC-motoren of combineren voor één unipolaire stappenmotor.

Als u de Rem en Huidige Sensing niet nodig heeft, kunt u deze functies uitschakelen door de betreffende jumpers op de achterkant van het scherm te snijden.

Motorverbindingen:

U kunt twee geborstelde gelijkstroommotoren aansluiten door de draden van elke motor aan te sluiten op de (+) en (-) schroefklemmen van elk kanaal A en B. De snelheid kan worden geregeld door de duty cycle waarden te variëren. De Rem A en Rem B-pinnen kunnen de motoren effectief remmen.

Pakket bevat:

• 1 x Motor Driver Module
