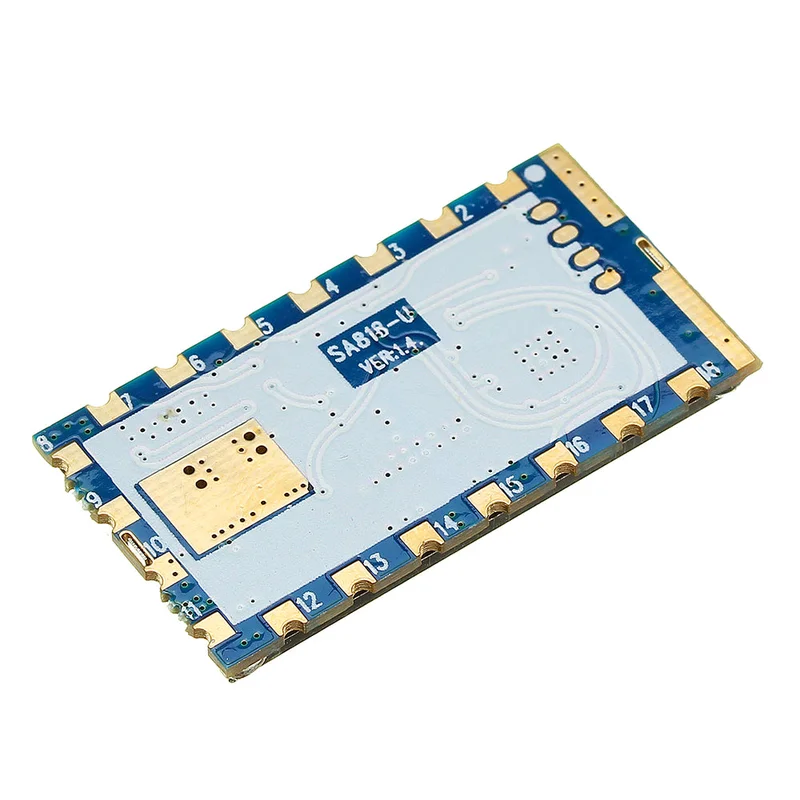

Artikeloverzicht:Deze geïntegreerde professionele walkie-talkiemodule is kosteneffectief en beschikt over een snelle microcontroller, krachtige RF-transceiver-chip en RF-vermogensversterker. De module biedt een standaard TTL-seriële poort voor eenvoudige communicatie en instelling van relevante parameters. Gebruikers kunnen eenvoudig een audioversterker, microfoon en luidspreker aansluiten om de module als een kleine walkie-talkie te laten functioneren. Door de vereenvoudigde interface en ultrakleine afmetingen is deze module ideaal voor integratie in verschillende handheld-apparaten, wat de algehele prestaties van terminalproducten :
● UHF-band 400 ~ 480 MHz
● FCC, CE, IC-certificering
● Zendfrequentieonafhankelijk verzenden
● Bandbreedte 12,5 KHz
● Uitgangsvermogen tot 1W
● Open afstand van 4-5 km
● Hoge ontvangstgevoeligheid: -124 dBm
● Compact ontwerp met sterke integratie
● CTCSS analoge sub-audiocode met 38 niveaus
● 166-fase positieve fase, omgekeerde fase CDCSS digitale sub-audio
● 8 niveaus van squelch
● Verstelbaar volume met 8 niveaus
● Hoog en laag vermogen opties (500mW-1W)
● Grote bedrijfsspanning 3,3 – 5,5 V
● Ingebouwde EEPROM voor data-opslag bij stroomuitval
● 1ppm TCXO-kristaloscillator voor stabiele prestatiesTechnische parameters:
| Parameter | Testvoorwaarden | Minimum | Typisch | Maximum | Eenheid |
| Bedrijfsspanningsbereik | 3.3 | 4.2 | 5.5 | V | |
| Werktemperatuurbereik | -30 | 25 | 70 | ℃ | |
| Huidige consumptie | |||||
| Slaapstroom | ≤1 | uA | |||
| Stroom ontvangen | 60 | mA | |||
| Emissiestroom (hoog vermogen) | 650 | 750 | mA | ||
| Emissiestroom (laag vermogen) | 450 | 550 | mA | ||
| RF-parameters verzenden | |||||
| Bedrijfsfrequentiebereik | UHF | 400 | 480 | MHz | |
| Bedrijfsfrequentiebereik | VHF | 134 | 174 | MHz | |
| Zendvermogen (hoog vermogen) | @ VCC = 4.0V | 28 | 29.5 | 31 | dBm |
| Zendvermogen (laag vermogen) | 25 | 26.5 | 27 | dBm | |
| Modulatiegevoeligheid | @ 1,5 kHz / 2,5 kHz offset | 10 | mV | ||
| Vervorming van audiomodulatie | @ 1,5 kHz / 2,5 kHz offset | 2 | 5 | % | |
| Signaal-ruisverhouding | @ 1,5 kHz / 2,5 kHz offset | 38 | 40 | 45 | dB |
| Aangrenzende kanaalkracht | @ 12.5K offset | -60 dBc | dBm | ||
| CTCSS-modulatie frequentieverschuiving | 0.35 | 0.5 | 0.75 | kHz | |
| Radiofrequentieparameters ontvangen | |||||
| Gevoeligheid ontvangen | 13dB signaalverhouding uitgangssignaal | -124 | dBm | ||
| Ontvang signaal-ruisverhouding | @ 1.5KHz frequentie-offset | 45 | 50 | dB | |
| Audio-uitgangsamplitude | 700 | mV | |||
| Audio-uitgangsimpedantie |
