Description

Kenmerken:

Model: E32-TTL-100
De E32-TTL-100 is een draadloze transceiver module gebaseerd op de SX1278 chip van SEMTECH, die zowel als zender als ontvanger kan functioneren. Deze module maakt gebruik van LoRa spread spectrum technologie, wat de transmissieafstand en het penetratievermogen meer dan verdubbelt in vergelijking met traditionele FSK. De module is uitgerust met een FEC (forward error correction) algoritme, wat zorgt voor een uitstekende weerstand tegen interferentie. De E32-TTL-100 is compatibel met andere E32-modules.

Specificaties:

• Interface: UART
• Vermogen: 20dBm
• Afstand: 3000m
• RF connector: SMA-K
• Frequentie: 433MHz (410-441MHz)

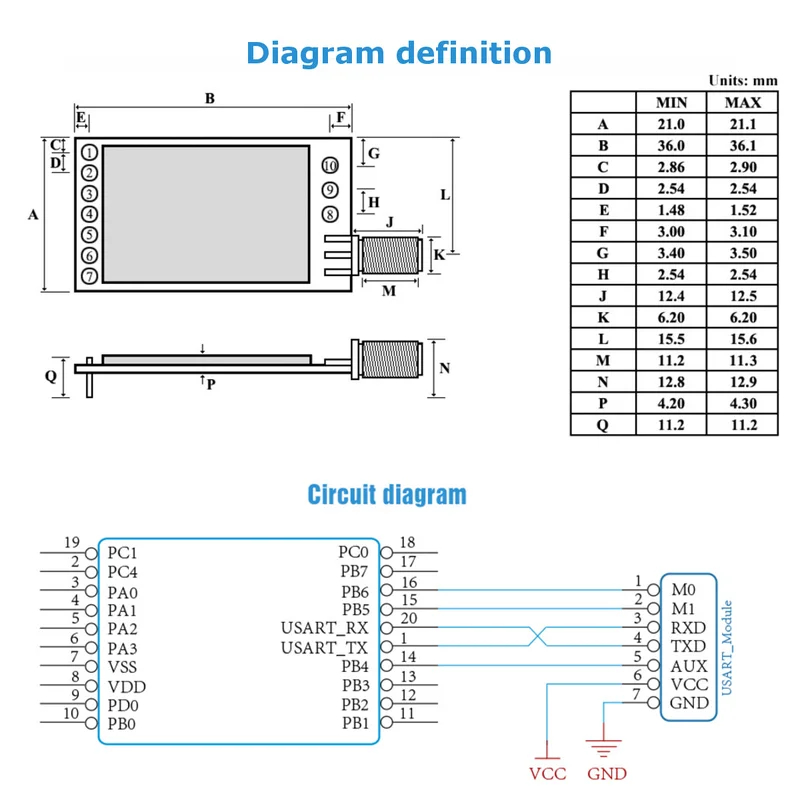

• Afmeting: 24x43mm
• Slot: SMA

Elektrische parameters:

• Frequentieband: 410 – 441MHz, standaard: 433.0MHz, kanaal: 32, frequentie stap: 1MHz, aanbevolen frequentie: 433 ± 5MHz
• Connector: 1 * 7 * 2.54mm, plug-in
• Voedingsspanning: 2,3 – 5,5V DC (let op: spanning hoger dan 5,5V is verboden)
• Communicatieniveau: UART, USART
• Bereik: ongeveer 3000m (onder testomstandigheden: helder en open gebied, maximaal vermogen, antenneversterking: 5dBi, hoogte: > 2m, lucht dataverkeer snelheid: 2,4kbps)
• Zendvermogen: maximaal 20 dBm (100mW), vier optionele niveaus (0-3), stapgrootte van 3dBm
• Lucht dataverkeer snelheid: standaard 2.4kbps, configureerbaar op 0,3, 1, 2, 2,4, 4,8, 9,6, 19,2Kbps
• Standby-stroom: 2.0uA (modus 3, M1 = 1, M0 = 1)
• Zendstroom: 110mA bij 20dBm
• Ontvangststroom: 14.5mA (modus 0 of 1), minimaal 30uA (modus 2 + 2s wake-up tijd)
• Communicatie-interface: UART, 8N1, 8E1, 8O1, acht soorten UART baud rates, van 1200 tot 115200 bps
• Driving mode: UART kan worden geconfigureerd voor push/pull, open, open
• Verzendlengte: 512 bytes buffer, 58 bytes per pakket
• Ontvanglengte: 512 bytes buffer, 58 bytes per pakket
• Adres: 65536 configureerbare adressen (gemakkelijk voor netwerk, uitzending en vaste overdracht)
• RSSI-ondersteuning: ingebouwde intelligente verwerking
• Gevoeligheid: -130dBm bij 0.3Kbps (gevoeligheid is niet gerelateerd aan seriële baud rate en timing)
• Antenne type: SMA-K (extern draadgat, 50 ohm impedantie)
• Bedrijfstemperatuur: -40 tot +85 °C
• Vochtigheid: 10% tot 90%
• Opslagtemperatuur: -40 tot +125 °C

Pakket inbegrepen:

• 1 x draadloze transceiver module
