Description

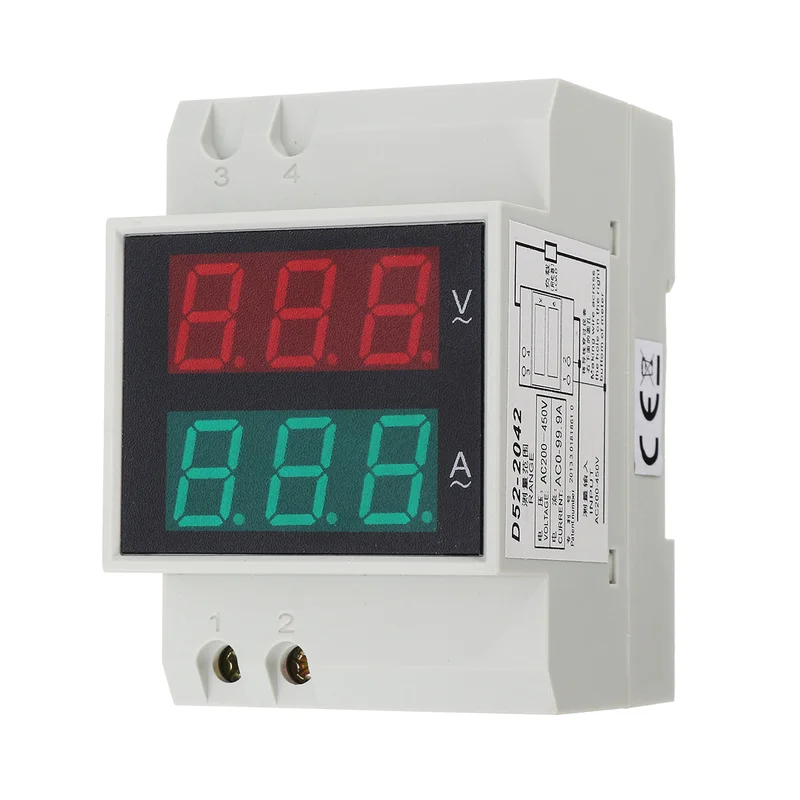

Deze DIN-rail LED dual display voltmeter en ampèremeter is ontworpen voor het meten van AC-spanning en -stroom. Met een bereik van AC 200-450V voor spanning en tot 99.9A voor stroom is dit apparaat geschikt voor diverse elektrische systemen. Dankzij het dual-display kunt u zowel de spanning als de stroom in één oogopslag aflezen.
- Spanningsbereik: AC 200-450V
- Stroommeetbereik: AC 0-99.9A
- Voedingsverbruik: minder dan 0.2VA
- Meetfrequentie: 2 keer per seconde
- Nauwkeurigheid: 1%, ±2 woorden
- Afmetingen: 54×80×64 mm
- DIN-rail maat: 35 mm
- LED dual-display: spanning in rood, stroom in blauw
- Geen transformator nodig voor meetbereik van 0.2-99.9A
- Geschikt voor gebruik in elektrische systemen, thuis, verdeelkasten en elektrische apparatuur
Installatiestappen:
- Verbind de gemeten spanning met de klemmen 1 en 2.
- Bij externe stroomtransformator: installeer zoals aangegeven in grafiek 1, loop de draad over het gat van de transformator en sluit aan op klemmen 3 en 4.
- Bij interne stroomtransformator: installeer zoals in grafiek 2, loop de draad over het transformatorgat (richting is niet van invloed).
Let op: Als de meetstroom lager is dan 99.9A, laat de AC-stroom dan alleen over het gat aan de rechterkant van de meter lopen. Bij hogere stromen is een stroomtransformator vereist.
Pakket inbegrepen: 1x DIN-rail AC LED dual display voltmeter en ampèremeter
