Description

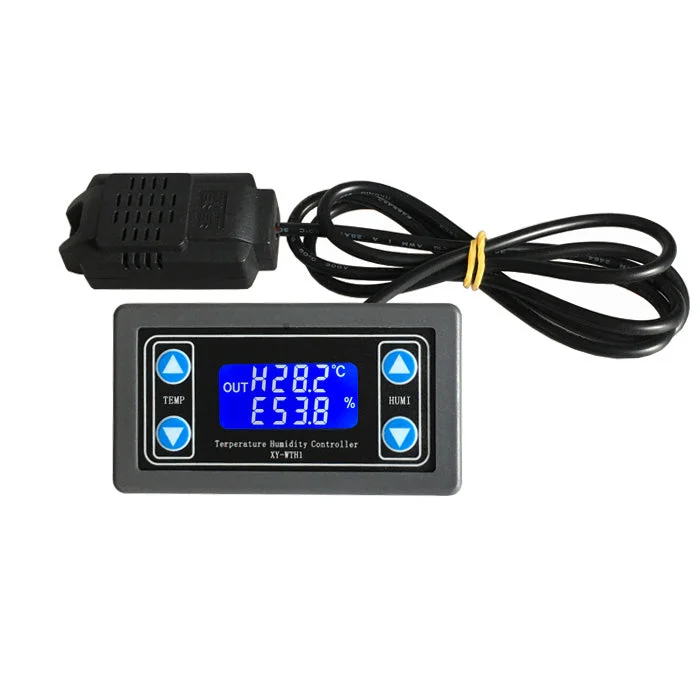

Deze module voor temperatuur- en vochtigheidsregeling maakt gebruik van een industriële chip en een zeer nauwkeurige SHT20 temperatuur- en vochtigheidssensor.

Productfuncties:

De productkenmerken zijn onderverdeeld in twee hoofdtypen: temperatuur en vochtigheid.

Temperatuurfunctie:

• Automatische identificatie van werkmodus:Het systeem identificeert automatisch de werkmodus op basis van de ingestelde begin- en stopt temperatuur.
• Koelmodus:Bij een temperatuur gelijk aan of hoger dan de starttemperatuur, schakelt het relais in en begint de koelapparatuur te werken. Bij een temperatuur gelijk aan of lager dan de stopt temperatuur, schakelt het relais uit.
• Verwarmingsmodus:Bij een temperatuur gelijk aan of lager dan de starttemperatuur, schakelt het relais in en begint de verwarmingsapparatuur te werken. Bij een temperatuur gelijk aan of hoger dan de stopt temperatuur, schakelt het relais uit.
• Temperatuurcorrectiefunctie (OFE):Hiermee kan de werkelijke temperatuur worden gecorrigeerd met een waarde tussen -10.0 en 10.0 °C.

Instellen van begin- en stopt temperatuur:

• Druk op de ‘TM +’ toets langer dan 3 seconden om de begintemperatuur in te stellen.
• Druk op de ‘TM-‘ toets langer dan 3 seconden om de stopt temperatuur in te stellen.

Vochtigheidsfunctie:

• Automatische identificatie van werkmodus:Het systeem identificeert automatisch de werkmodus op basis van de ingestelde begin- en stopt luchtvochtigheid.
• Ontvochtigingsmodus:Bij een luchtvochtigheid gelijk aan of hoger dan de startvochtigheid, schakelt het relais in en begint de ontvochtigingsapparatuur te werken. Bij een luchtvochtigheid gelijk aan of lager dan de stopt luchtvochtigheid, schakelt het relais uit.
• Bevochtigingsmodus:Bij een luchtvochtigheid gelijk aan of lager dan de startvochtigheid, schakelt het relais in en begint de bevochtigingsapparatuur te werken. Bij een luchtvochtigheid gelijk aan of hoger dan de stopt luchtvochtigheid, schakelt het relais uit.
• Bevochtigingscorrectiefunctie (RH):Hiermee kan de werkelijke luchtvochtigheid worden gecorrigeerd met een waarde tussen -10.0 en 10.0 %.

Instellen van begin- en stopt luchtvochtigheid:

• Druk op de ‘RH +’ toets langer dan 3 seconden om de beginvochtigheid in te stellen.
• Druk op de ‘RH-‘ toets langer dan 3 seconden om de stopt luchtvochtigheid in te stellen.

Running Interface Beschrijving:

De werkmodus wordt weergegeven op het scherm, samen met de huidige temperatuur en luchtvochtigheid. Elke relaisstatus wordt ook weergegeven.

Seriële controle (TTL-niveau):

Baudrate: 9600bps, datastukjes: 8, stopstukjes: 1, pariteit: geen.

Pakket bevat:

• 1 x Controller
