Beschrijving:
Deze 5V pure sinusomvormer is uitgerust met een digitale functie die een uitstekende dode tijdregeling biedt. Het is ontworpen voor gebruik in een tweetraps DC-DC-AC-stroomconversiestructuur of een eentraps DC-AC-stroomfrequentietransformator Boost-architectuur. Met een externe 12 MHz kristaloscillator bereikt het hoge precisie en heeft het een zeer lage harmonische vervorming. Het ondersteunt zowel 50 Hz als 60 Hz pure sinusgolfuitgangen. De chip maakt gebruik van CMOS-technologie en integreert een SPWM-sinusgenerator, dode-tijdbesturingscircuit, vermenigvuldigingsfactorbereik, softstartcircuit, beveiligingscircuit, RS232 seriële communicatie-interface en een seriële LCD-drivermodule 1602.
Functies:
– 5V enkele voeding
– 4-pins set van pure sinusgolfuitgangsfrequentie: 50Hz en 60Hz vaste frequentie, instelbare frequentie van 0-100Hz en 0-400Hz
– Unipolaire en bipolaire modulatie
– Dode band controle met instelbare dode tijd: 300ns, 500ns, 1.0µs, 1.5µs
– Externe 12MHz kristaloscillator
– PWM-draaggolffrequentie van 23,4 KHz
– Real-time feedback van spanning, stroom en temperatuur
– Beveiliging tegen overspanning, onderspanning, overstroom en oververhitting
– Soft-start-modus met responstijd van 1 seconde
– Seriële communicatie voor het instellen van uitgangsspanning, frequentie en andere parameters
– Externe seriële LCD-module 1602 toont informatie over spanning, frequentie, temperatuur en stroomToepassingen:
– Eenfasige pure sinusomvormer
– PV-omvormer
– Windenergieomvormer
– Ononderbroken stroomvoorziening (UPS) systeem
– Digitaal generatorsysteem
– ALS vermogen
– Eenfasige motortoerentalregelaar
– Sinus dimmer
– Sinusregelaar
– Sinusgenerator
Pakket inbegrepen:

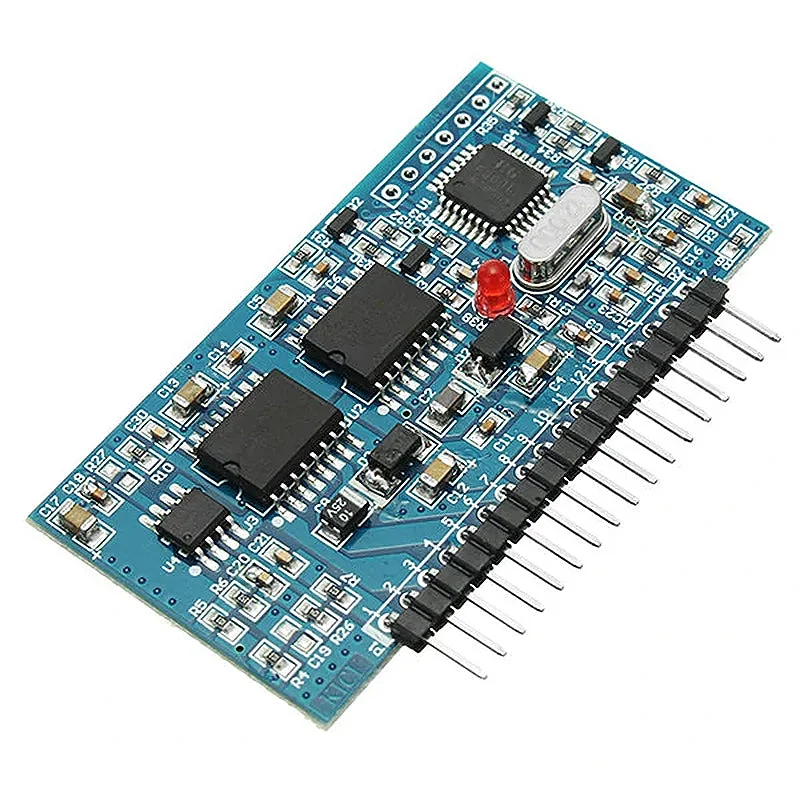

1 x DC-AC 5V pure sinusomvormer driverbord
Afbeeldingen:
