DC 9V naar 12V 40mA dual frequency kaartlezer met Wiegand 26/34 en UART-interface-Kwaliteitsgarantie

Description

Specificaties:

• Voltage: DC 9V tot 12V
• Stroom: 40mA
• Ondersteuning: kaarten van 125 kHz en 13,56 MHz (ISO14443A)
• Interface: Wiegand, UART
• Afmetingen: 47 x 26 x 5 mm (lengte x breedte x hoogte, inclusief antenne)
• Werkomgeving: 20 ℃ tot 70 ℃
• EM4100 leesafstand: > 8 cm
• Mifare S50/S70, Defire, FM1208 leesafstand: > 5 cm

Interface beschrijving:

• D1D0: Wiegand gegevensuitvoer, Data 1 en Data 0
• FOR: formatselectie (opknoping voor W26, aarding voor W34)

Wiegand-interface uitvoerbeschrijving:

• Wanneer een kaart wordt gedetecteerd, wordt het serienummer van de kaart uitgevoerd via twee lijnen: Data 0 en Data 1.
• Wanneer Data 0 en Data 1 worden uitgevoerd zonder microprocessing, is het onderdeel in de off-level status.
• Micro-bit 0 genereert een laag niveau van 400µs op de Data 0-lijn.
• Micro-bit 1 genereert een laag niveau van 400µs op de Data 1-lijn.
• De lengte van elk document is 2400µs.
• Elke kaartafdeling van Mifare heeft een serienummer van 4 bytes en wordt uitgevoerd, gevolgd door drie bytes.
• In de voorkant plus de eerste 12 controlecijfers, gevolgd door 12 oneven pariteitscijfers, in totaal 26 gegevens.
• Het kaartnummer is: 6E 3D12 D6
• Aantal uitgeschonken uitgangen: 3D12D5

Gebruik:

• Aanwezigheid vingerafdruklezer module, toegangscontrole intercom lezer module

Pakket inbegrepen:

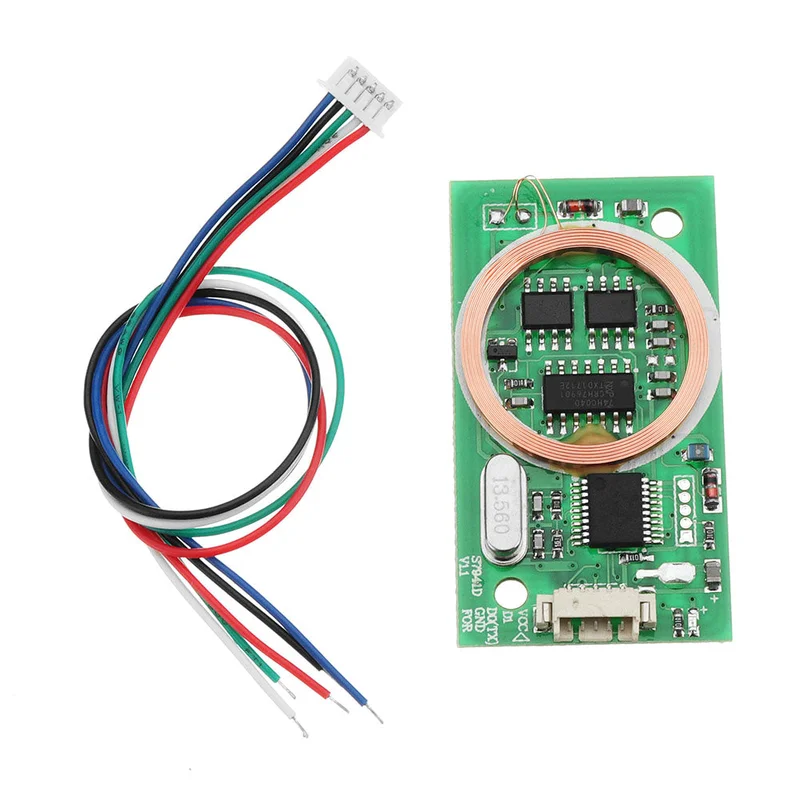

• 1 x 7941D kaartlezermodule met dubbele frequentie
• 1 x 5PIN draad
