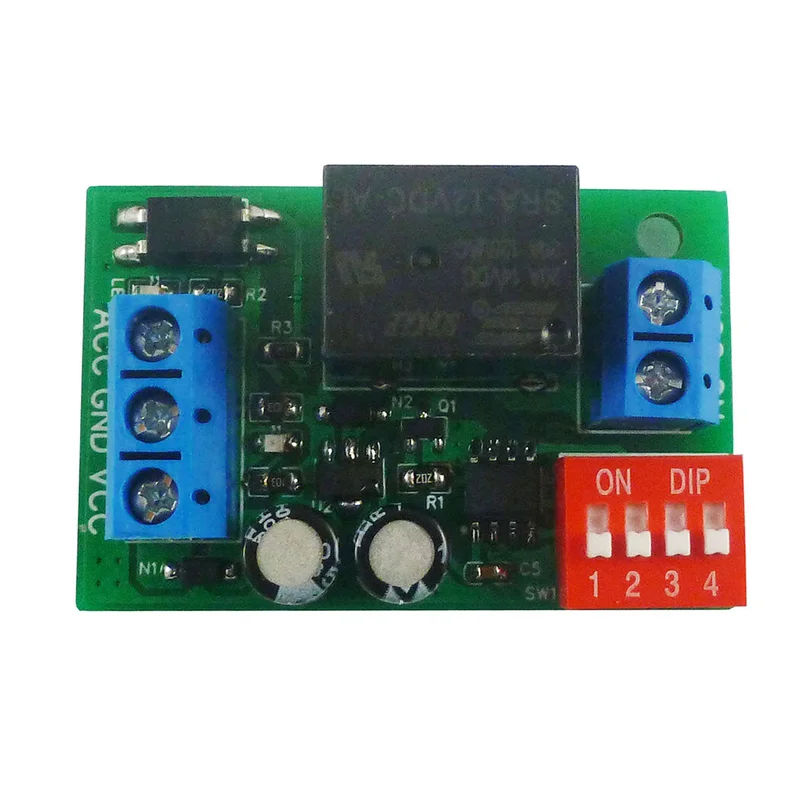

DC 12V auto acc trigger vertraging uitschakelaar relaismodule-Kwaliteitsgarantie

Description

Parameters:Werkspanning: DC 12V (Bereik DC 10-15V)Werkstroom: Ruststroom 4MA, relais-trekstroom 36MATriggercontrolepoort: ACC-poort, trigger op hoog niveau (DC 5-24V).Werktemperatuur: -40 tot 80 °C;Afmetingen: 45x29x15mm (alleen bord), 45x29x15mm (met koffer)Gewicht: 16g (alleen bord), 26g (met koffer)Maximale belasting relais: 20A/14VDC; 20A/125VACToepasselijke objecten: rijrecorders, navigatieschermen, autoradio, autokoplampen, sfeerverlichting, decoratieve binnenverlichting, : Deze schakelaar heeft een uitschakelvertragingsfunctie.
Voorzieningen:De voeding van de 12V-voedingspoort is een staande voeding, die kan worden aangesloten op een batterij of een andere triggerpoort wordt gebruikt om het gedetecteerde signaal aan te sluiten voor gerelateerde acties. Eerst maken we verbinding met de staande voeding van 12V, en als de triggerpoort (ACC) voeding heeft, wordt de schakelaar ingeschakeld. Wanneer de voeding van de triggerpoort wordt losgekoppeld, schakelt de module het relais automatisch uit na een bepaalde vertraging; als er spanning is, gaat het relais open en kan deze cyclus worden : De aardedraad van het triggersignaal van de triggerpoort moet worden aangesloten op de negatieve pool van de voedingspoort (gemeenschappelijke aarde). Als de signaal- en voedingspoort hetzelfde apparaat zijn of dezelfde voeding delen, zijn ze standaard al aangesloten en hoeft u de signaalaardingsdraad niet te vinden en aan te sluiten op de negatieve pool van de voedingspoort.
Selectie vertragingstijd:De vertragingstijd wordt bepaald door de stand van de rode viercijferige draaischakelaar. Er zijn verschillende vertragingsparameters die overeenkomen met verschillende posities.
Pin beschrijving:VCC: Werkende voeding +GND: Werkende voeding -ACC: Input trigger-poort, effectief niveau DC 5-24VCOM: relaisuitgang gemeenschappelijke terminalNO: Relaisuitgang normaal open
Toepassing:1. Bediening van huishoudelijke schakelaars – uitlaatventilatoren, koelapparatuur en andere huishoudelijke producten;2. Elektronische besturing van auto’s – navigatie, media-geluidseffecten, deur- en raamvertragingslift en andere uitschakelvertragingsregeling voor auto-circuits;3. Controle van industriële apparatuur – controle van apparatuur voor toegangscontrole – magazijn, gangpadverlichting;4. Autolampen, koplampen vertraagd uit, enz.
Product Inbegrepen:1 x autovertraging uitschakelrelaiskaart
