Controllerboard met TFT3.5 touchscreen en TMC2208 stappenmotor driver voor 3D-printer-Kwaliteitsgarantie

Description

Opmerking:De TMC2208 in deze kit bevindt zich in de algemene modus. Klikhierals u een kit met de UART-modus TMC2208 nodig hebt.

Controllerboard:

• 32-bits LPC1768 Master Chip CPU-besturingskaart
• Ondersteuning werkmodus: TMC2208 UART & TMC2130 SPI, tot 256 onderverdelingen
• Ondersteuning Auto Bed Leveling Sensor: BLTouch
• Microprocessor: ARM Cortex-M3 CPU
• Ingangsspanning: DC12V-DC24V 5A-15A

TFT3.5-scherm:

• ARM Cortex-M3-serie STM32F103VCT6-chip met 32-bit CPU 72MHz
• Integratie van de Keil MDK5-ontwikkelomgeving met reguliere ontwikkeltools; ondersteuning van online debugging, nuttiger voor productontwikkeling en prestatie-optimalisatie, C taalontwikkeling, lage ontwikkelingsdrempel
• Firmware-updates en configuratie met SD-kaart, eenvoudig te bedienen
• Ondersteuning seriële wifi
• Ondersteuning van functies zoals uitschakelen, continu afspelen, detectie van materiaalfouten, afsluiten, enz.

TMC2208 V3.0:

• Configuratie: ondersteunt drie besturingsmodi van de UART / STEP / DIR-interface
• Microstappen: tot 1/256
• MicroPlyer: 1/256
• Logische spanning VI0: 3,3-5V
• Motorspanning: 4,75-36V
• Motorfase stroom: 1,2 A RMS, 2,0 A piek

Alleen Marlin-firmware kan de volledige functionaliteit van deze controller demonstreren.

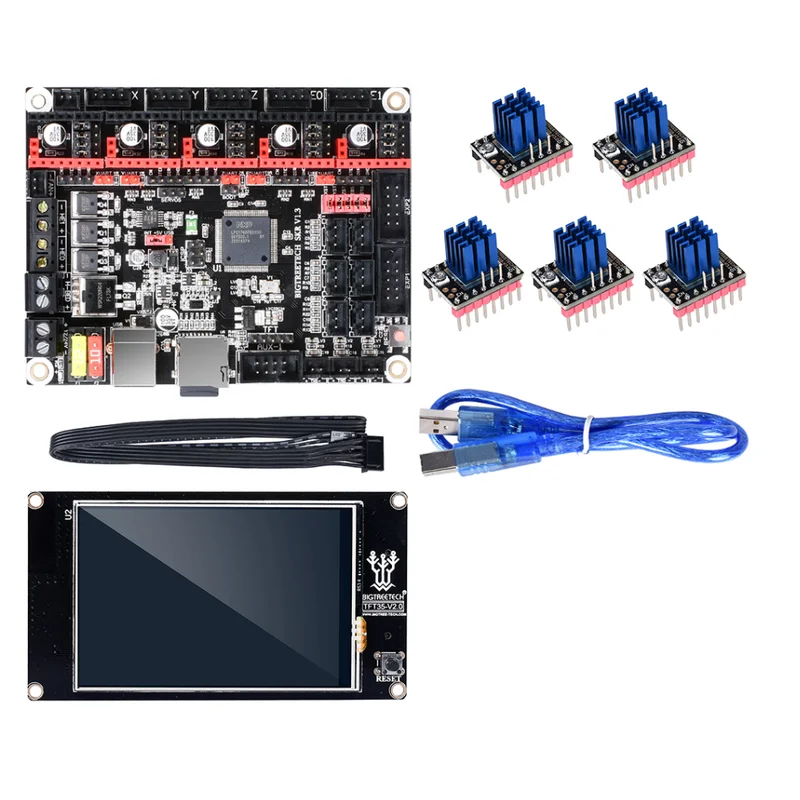

Pakket inbegrepen:

• 1x Controllerboard
• 1x TFT3.5 scherm
• 5x TMC2208 V3.0
